Лабораторные колонки J&W PLOT для ГХ Agilent (США)

Газохроматографические пористые трубчатые колонки J&W PLOT от Agilent (США) для лаборатории

Колонка PLOT (Porous Layer Open Tubular — открытая трубка с пористым слоем) — это капиллярная газохроматографическая колонка, на внутреннюю стенку которой нанесён слой твёрдого адсорбента.
В отличие от традиционных колонок с жидкой неподвижной фазой, разделение в PLOT-колонках происходит за счёт адсорбции — взаимодействия молекул аналита с поверхностью пористого материала.

Такая конструкция обеспечивает высокую удерживающую способность по отношению к газам и легколетучим соединениям, которые при комнатной температуре находятся в газообразном состоянии.
Именно поэтому PLOT-колонки являются стандартом для анализа постоянных газов, лёгких углеводородов и летучих соединений, которые плохо удерживаются на обычных фазах.

Agilent Technologies выпускает колонки J&W PLOT с различными типами адсорбентов, покрывающими практически все задачи газового анализа.

Ключевые особенности конструкции:
• пористый слой адсорбента, нанесённый на внутреннюю стенку кварцевого капилляра
• высокая удерживающая способность по отношению к газам и лёгким углеводородам
• механизм разделения — адсорбция, а не растворение в жидкой фазе
• совместимость с хроматографами Agilent серий 5890, 6890, 7820, 7890, 8860, 8890 и Intuvo 9000, а также с приборами сторонних производителей с аналогичным размером термостата
• технология PLOT PT — интегрированные ловушки частиц на обоих концах колонки, исключающие выпадение адсорбента в детектор

Обзор типов колонок J&W PLOT:
1) Intuvo PLOT Columns — модульные колонки для платформы Intuvo 9000. Доступны в конфигурациях с фазами Q, Al₂O₃ S и Al₂O₃ KCl. Оснащены двумя встроенными ловушками частиц (спереди и сзади). Применяются для анализа постоянных газов, изомеров низкомолекулярных углеводородов и летучих растворителей. Устанавливаются одним движением, без гаек и феррул

2) CarboBOND Columns — углеродная связанная колонка, разработанная для метода ASTM D2505, описывающего измерение CO и CO₂ на уровне миллионных долей в потоках этилена и пропилена. Максимальная температура — 300 °C, что снижает время цикла за счёт ускоренного элюирования высококипящих загрязнителей. Внутренний диаметр 0,53 мм, длина 25 м, толщина плёнки 5,00 мкм

3) CarboPLOT P7 Columns — углеродная PLOT-колонка, идеальная для анализа N₂, O₂, CO, CO₂, He, Xe, Ne, CH₄, O₂/Ar, Kr, C₂H₆, C₂H₄, C₂H₂. Температурный диапазон от —200 °C до 115 °C. Внутренний диаметр 0,53 мм, длина 10 и 25 м, толщина плёнки 25,0 мкм. Соответствует методу ASTM D2505

4) CP-Al₂O₃/KCl Columns — колонка с оксидом алюминия, дезактивированным хлоридом калия. Обеспечивает высокую селективность при разделении углеводородов C₁—C₅ в технологических потоках, а также парафинов и олефинов. Температурный диапазон от —100 °C до 200 °C. Доступны внутренние диаметры 0,25 и 0,53 мм, длина до 50 м

5) CP-Al₂O₃/Na₂SO₄ Columns — колонка с оксидом алюминия, дезактивированным сульфатом натрия. Обладает средней полярностью и высокой разделяющей способностью по отношению к углеводородам. Температурный диапазон от —100 °C до 200 °C. Доступны внутренние диаметры 0,25 и 0,53 мм, длина до 25 м

6) CP-Molsieve 5Å Columns — цеолитовая колонка с порами 5 Å для разделения постоянных газов. Обеспечивает разделение аргона и кислорода при комнатной температуре, сокращает время анализа на 25% по сравнению с насадочными колонками. Температурный диапазон от —200 °C до 350 °C. Доступны внутренние диаметры 0,32 и 0,53 мм, длина от 10 до 50 м

7) CP-Silica PLOT Columns — колонка на основе силикагеля, обеспечивающая анализ COS, фреонов/CFC, углеводородов, пропилена и серосодержащих газов. Разделяет циклопропан и пропилен, не разлагает пентадиены и CFC. Температурный диапазон от —80 °C до 225 °C

8) GS-Alumina Columns — наиболее полярная алюминиевая фаза, состоящая из оксида алюминия с запатентованной дезактивацией. Отличная колонка общего назначения для анализа лёгких углеводородов (изомеры C₁—C₈), включая насыщенные и ненасыщенные углеводороды C₁—C₄ и циклопропан из пропилена. Температурный диапазон от —60 °C до 200 °C. Внутренний диаметр 0,53 мм, длина 30 и 50 м

9) GS-Alumina KCl Columns — наименее полярная алюминиевая PLOT-фаза, состоящая из оксида алюминия с запатентованной дезактивацией. Обеспечивает разделение пропилена и бутадиена. Температурный диапазон от —60 °C до 200 °C. Внутренний диаметр 0,53 мм, длина 30 и 50 м

10) GS-CarbonPLOT Columns — углеродная PLOT-колонка с высокой стабильностью и низким фоновым выделением. Применяется для анализа CO, CO₂, углеводородов C₁—C₁₂, следовых количеств серы, гидридов (арсин, фосфин, герман), галогенуглеводородов, HCl. Температурный диапазон от 0 °C до 360 °C. Доступны внутренние диаметры 0,32 и 0,53 мм

11) GS-GasPro Columns — уникальная технология на основе связанного силикагеля. Обеспечивает высокую инертность и разделение лёгких углеводородов и серосодержащих соединений. Устойчива к воздействию воды. Температурный диапазон от —80 °C до 260/300 °C. Доступны длины 5, 15, 30 и 60 м, внутренний диаметр 0,32 мм

12) GS-Q Columns — пористый дивинилбензольный гомополимер с полярностью между Porapak-Q и Porapak-N. Разделяет этан и этилен, ацетилен. Не подходит для количественного определения полярных соединений. Температурный диапазон от —60 °C до 250 °C. Доступны внутренние диаметры 0,32 и 0,53 мм

13) HP-PLOT Al₂O₃ KCl Columns — низкополярная алюминиевая фаза, дезактивированная хлоридом калия. Применяется для анализа природного газа, нефтезаводских газов, топливных газов, синтез-газа, углеводородов C₁—C₆ в диенах. Температурный диапазон от —60 °C до 200 °C

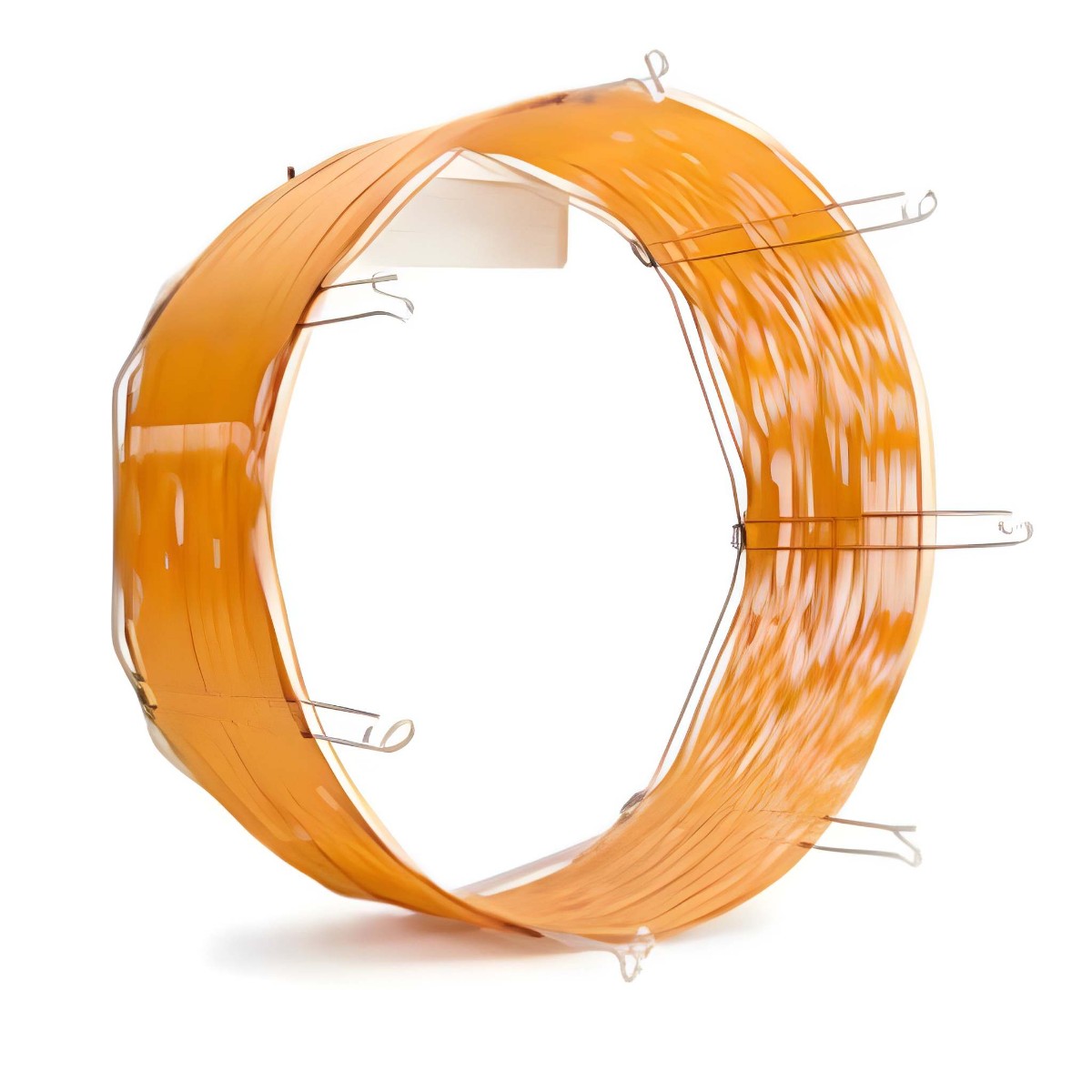

14) HP-PLOT Al₂O₃ M Columns — алюминиевая фаза средней полярности, дезактивированная сульфатом натрия. Отличная колонка общего назначения для анализа лёгких углеводородов. Температурный диапазон от —60 °C до 200 °C. Доступны внутренние диаметры 0,32 и 0,53 мм

15) HP-PLOT Al₂O₃ S Columns — алюминиевая фаза средней полярности, дезактивированная сульфатом натрия. Отличная колонка общего назначения для анализа лёгких углеводородов (изомеры C₁—C₈), оптимальна для разделения ацетилена и бутана, пропилена и изобутана. Температурный диапазон от —60 °C до 200 °C

16) HP-PLOT Molesieve Columns — цеолитовая колонка с порами 5 Å для разделения постоянных газов. Обеспечивает разделение аргона и кислорода, а также N₂, CO, CH₄ менее чем за 5 минут. Температурный диапазон от —60 °C до 300 °C. Доступны внутренние диаметры 0,32 и 0,53 мм

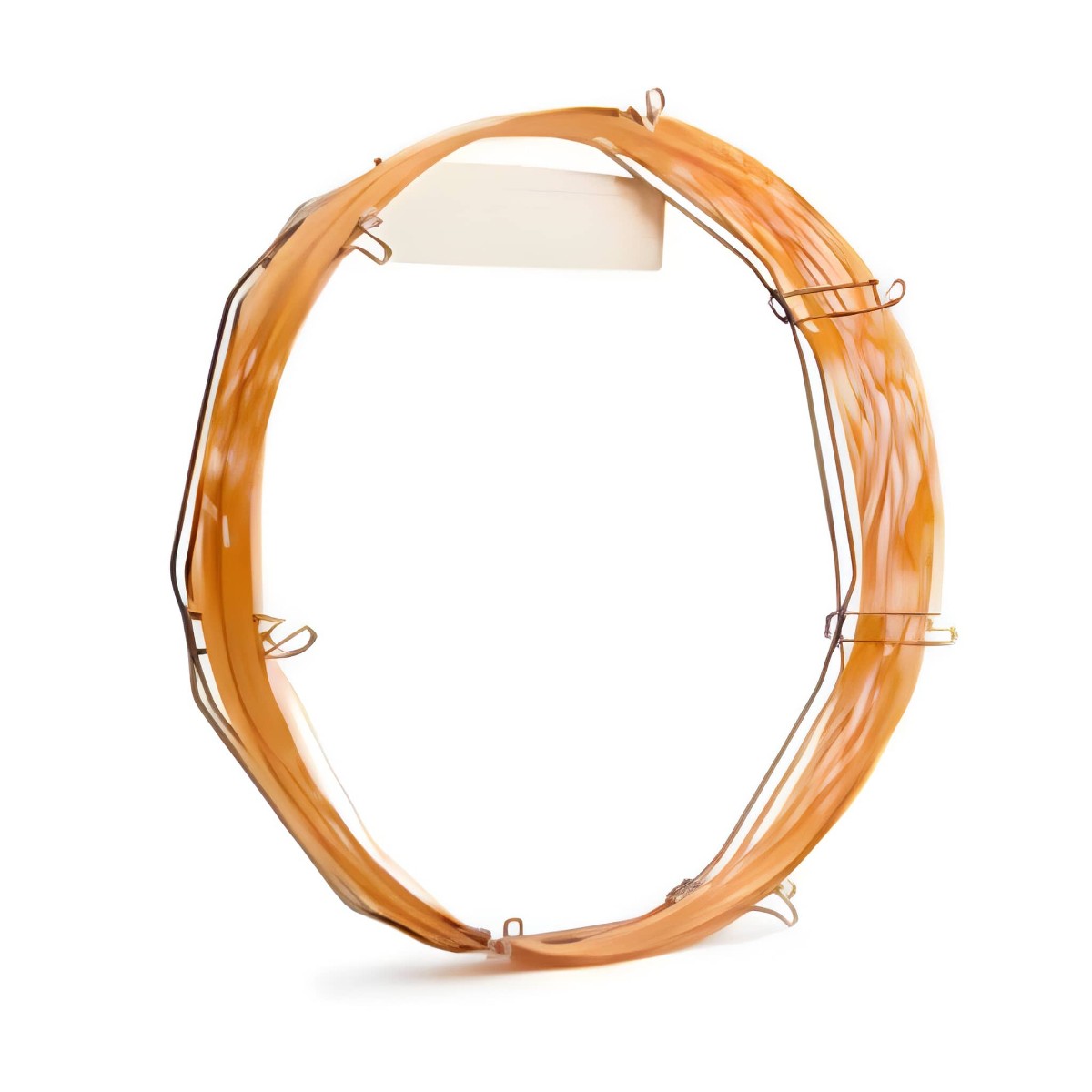

17) HP-PLOT Q Columns — колонка на основе пористого дивинилбензола. Применяется для анализа углеводородов C₁—C₃, алканов до C₁₂, CO₂, метана, воздуха/CO, оксигенатов, серосодержащих соединений (H₂S, меркаптаны, COS), растворителей. Температурный диапазон от —60 °C до 270/290 °C

18) HP-PLOT U Columns — колонка на основе связанного дивинилбензола/этиленгликольдиметакрилата. Применяется для анализа углеводородов C₁—C₇, CO₂, метана, воздуха/CO, воды, оксигенатов, аминов, растворителей, спиртов, кетонов, альдегидов. Температурный диапазон от —60 °C до 190 °C

19) PLOT GC Columns with Particle Trap (PLOT PT) — колонки с интегрированными ловушками частиц на обоих концах. Agilent стала первым производителем, внедрившим эту технологию. Ловушки длиной 2,5 м на каждом конце исключают выпадение частиц адсорбента в детектор, что делает возможным безгерметичное использование с масс-спектрометром. Технология применима ко всем типам PLOT-колонок Agilent

20) PoraBOND Q Columns — связанная пористая полимерная колонка для анализа углеводородов C₁—C₉ и галогенсодержащих соединений. Максимальная температура — 300/320 °C, что обеспечивает низкое фоновое выделение и быстрое достижение стабильности. Внутренние диаметры 0,25–0,53 мм, длина от 10 до 50 м

21) PoraBOND U Columns — высокостабильный полярный связанный пористый полимер с максимальной рабочей температурой 300 °C. Сниженное фоновое выделение уменьшает пределы обнаружения и сокращает время стабилизации. Внутренний диаметр 0,32 мм, длина 25 м, толщина плёнки 7,00 мкм

22) PoraPLOT Amines Columns — специализированная колонка для анализа аминов C₁—C₆. Температурный диапазон от —100 °C до 220 °C. Доступны внутренние диаметры 0,32 и 0,53 мм, длина 25 м

23) PoraPLOT Q Columns — пористая полимерная колонка на основе дивинилбензола. Температурный диапазон от —100 °C до 250 °C. Доступны внутренние диаметры 0,25, 0,32 и 0,53 мм, длина от 10 до 50 м

24) PoraPLOT Q HT Columns — высокотемпературная версия PoraPLOT Q с максимальной рабочей температурой 290 °C. Применяется для анализа летучих соединений, углеводородов C₁—C₈, галогенуглеводородов, разделения примесей в этаноле

25) PoraPLOT S Columns — колонка на основе дивинилбензола/винилпиридина. Обладает более высокой температурной стабильностью по сравнению с PoraPLOT U. Температурный диапазон от —100 °C до 250 °C. Внутренний диаметр 0,53 мм, длина 25 м

26) PoraPLOT U Columns — колонка на основе дивинилбензола/этиленгликольдиметакрилата. Применяется для анализа углеводородов C₁—C₆, CO₂, метана, воздуха/CO, воды, оксигенатов, аминов, растворителей. Температурный диапазон от —100 °C до 190 °C

Основные типы адсорбентов:
1) Оксид алюминия (Al₂O₃) — наиболее востребованный адсорбент для анализа лёгких углеводородов. Колонки с оксидом алюминия выпускаются в трёх модификациях, различающихся типом дезактивации:
• HP-PLOT Al₂O₃ KCl — дезактивация хлоридом калия; оптимальна для анализа природного газа и углеводородов C1—C6
• HP-PLOT Al₂O₃ M — дезактивация сульфатом натрия; рекомендуется для анализа диенов и реакционноспособных углеводородов
• HP-PLOT Al₂O₃ S — стандартная дезактивация; для анализа лёгких углеводородов и серосодержащих газов

2) Молекулярные сита (Molecular Sieve) — цеолиты с порами 5 Å. Обеспечивают разделение постоянных газов и изомеров на основе размера молекул. Применяются для анализа водорода, кислорода, азота, метана и оксида углерода

3) Пористые полимеры (Q-фаза) — сополимер стирола и дивинилбензола. Колонки HP-PLOT Q, GS-Q и PoraPLOT Q обладают промежуточной полярностью и подходят для анализа широкого спектра соединений: углеводородов C1—C12, диоксида углерода, метана, оксигенатов, серосодержащих газов и полярных растворителей

4) GS-GasPro — уникальная технология на основе связанного силикагеля. Обеспечивает высокую инертность и разделение лёгких углеводородов и серосодержащих соединений. Устойчива к воздействию воды

5) GS-CarbonPLOT — углеродный адсорбент, обеспечивающий высокую стабильность и низкое фоновое выделение. Применяется для анализа постоянных газов и лёгких углеводородов

Колонки J&W PLOT решают главную задачу газохроматографического анализа — разделение соединений, которые при комнатной температуре находятся в газообразном состоянии и их основные задачи:
• анализ постоянных газов — водород, кислород, азот, метан, оксид углерода, диоксид углерода
• разделение лёгких углеводородов — метан, этан, пропан, бутаны, пентаны и их изомеры
• определение серосодержащих газов — сероводород, меркаптаны, серооксид углерода
• анализ природного газа — определение состава и примесей
• обеспечение высокой удерживающей способности — PLOT-фазы удерживают соединения, которые не задерживаются на обычных колонках
• исключение выпадения адсорбента — технология PLOT PT минимизирует риск загрязнения детектора и появления шумовых выбросов

Колонки J&W PLOT проходят строгий контроль качества на всех этапах производства:
• Технология PLOT PT (Particle Trap) — уникальная разработка Agilent — интегрированные ловушки частиц на обоих концах колонки. Традиционные PLOT-колонки склонны к выпадению частиц адсорбента, которые попадают в детектор и вызывают шумовые выбросы. Технология PLOT PT решает эту проблему, исключая необходимость установки внешних ловушек и связанные с ними утечки, засоры и ограничения потока. Это единственная PLOT-колонка с интегрированными ловушками на обоих концах
• Высокая инертность — поверхность колонок проходит специальную дезактивацию, обеспечивающую минимальную адсорбцию активных соединений. Это критически важно для анализа реакционноспособных серосодержащих газов, склонных к разложению и хвостообразованию
• Низкое фоновое выделение — колонки оптимизированы для низкого фонового сигнала, что снижает загрязнение детекторов и продлевает срок службы керамических трубок в детекторах серы
• Стабильность времени удерживания — колонки GS-GasPro устойчивы к воздействию воды, что обеспечивает стабильность времени удерживания даже при анализе влажных проб
• Строгий контроль качества — каждая колонка проходит испытания на эффективность разделения, фоновое выделение и воспроизводимость времени удерживания. Продукция соответствует самым строгим отраслевым спецификациям
• Широкий ассортимент — Agilent предлагает более 4000 вариантов колонок J&W, включая все основные типы PLOT-адсорбентов, что позволяет подобрать колонку практически для любой аналитической задачи
• Совместимость с ведущими платформами — колонки совместимы с газовыми хроматографами большинства производителей, включая серии 5890, 6890, 7820, 7890, 8860, 8890 и Intuvo 9000

Колонки J&W PLOT Agilent Technologies — это востребованное, качественное и современное лабораторное оснащение, обеспечивающее разделение, инертность и воспроизводимость газохроматографического анализа газов и лёгких углеводородов.
Широкий выбор адсорбентов — от оксида алюминия до пористых полимеров и углеродных материалов — позволяет решать задачи в нефтегазовой отрасли, нефтехимии, экологическом мониторинге, энергетике и научных исследованиях.
Технология PLOT PT с интегрированными ловушками частиц исключает риск загрязнения детектора и связанные с этим простои оборудования.
