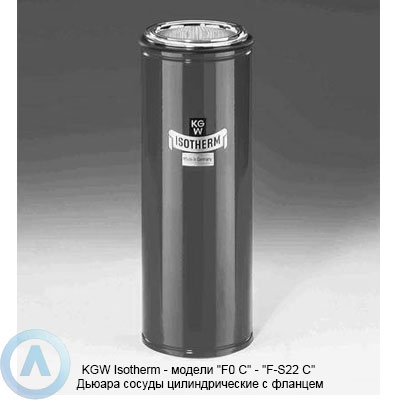

KGW Isotherm — модели «F0 C» — «F-S22 C» Дьюара сосуды цилиндрические с фланцем
Компания KGW Isotherm производит высококачественные сосуды Дьюара для хранения сухого льда, сжиженных газов, таких как азот, без существенных потерь. В колбе сосуда можно транспортировать любые теплоносители, которые требуют пониженного давления.
Сосуд выполнен в форме цилиндра из металлического материала с синим покрытием и надежным фланцем. Колба, помещенная в корпус устройства, производится из посеребренного боросиликатного стекла (3.3 DIN/ISO 3585) и создает необходимый вакуум.
При необходимости сосуды Дьюара KGW Isotherm можно применять совместно с магнитной мешалкой.
Исходя из требуемых объемов транспортируемых или хранимых веществ можно выбрать наиболее подходящее оборудование из широкого модельного ряда.
Любая модель может поставляться без кожуха. Пробки заказываются отдельно от сосуда.
Применение сосудов Дьюара:
• различные лаборатории;
• лабораторная деятельность;
• биотехнология;
• перевозка и надежное хранение жидких или твердых сред и твердых веществ (жидкий азот или сухой лед);
• емкость для теплоносителей требующих пониженное давление;
• NLK прибор.
Особенности конструкции:
ο надежный и экономичный прибор;
ο модель с вместительностью от 200 миллилитров до 8 литров;
ο сосуды Дьюара произведен по DIN 12492;
ο стекло по ISO 3585;
ο вакуумная колба полностью посеребрена;
ο синий металлический корпус.
Описание стеклянной колбы Дьюара:
◊ колба из боросиликатного стекла по 3.3 ISO 3585;
◊ с качественным посеребренным покрытием;
◊ показатель плотности: 2,23 г/см;
◊ гарантируемый вакуум: > 5×10 мбар;
◊ стойкость к кислотам по ISO 1776;
◊ стойкость к щелочам согласно ISO 695-A2;
◊ показатель удельной теплоемкости: 910 Дж/кг К;
◊ гидролитическая устойчивость: согласно ISO 719 (98° C);
◊ гидролитическое устойчивость: согласно ISO 720 (121° C);
◊ коэффициент линейного расширения: 3,3×10-6 1/K (в диапазоне 20-300° C);
◊ температура преобразования: 525° C.
Эксплуатационные температуры:
♦️ внутренняя колба от −200° C до +150° C;
♦️ корпус с монтажной резиной и буфером Latizell От −10° C до +60° C.
Специальные разновидности:
→ сосуды Дьюара с неплотно ввинченной пробкой для газообразных сред;
→ сосуды Дьюара с крышкой ПЭ и зажимами;
→ сосуды Дьюара с NKL-крышкой из ПЭ.
|
Модель
|
Объем, миллилитров
|

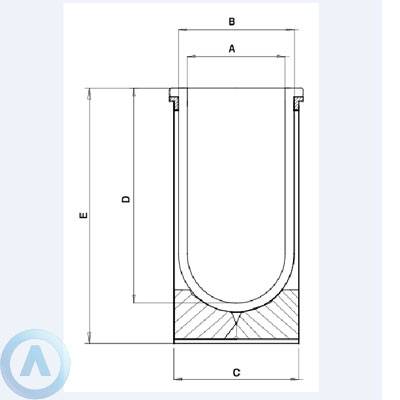

A (внутренний диаметр колбы)
B (наружный диаметр колбы) C (наружный диаметр) D (глубина колбы) E (высота), миллиметров |
Вес, килограмм
|
Длительность хранения, часов
|
Скорость испарения, литров в день
|
|
F 0 C
|
200
|
40×56×60×160×215
|
0,3
|
21
|
0,2
|
|
F 1 C
|
300
|
47×60×70×180×240
|
0,3
|
31
|
0,2
|
|
F 3 C
|
500
|
57×70×80×200×260
|
0,5
|
30
|
0,35
|
|
F 6 C
|
800
|
67×80×90×230×295
|
0,6
|
54
|
0,35
|
|
F 7 C
|
1200
|
67×80×90×340×395
|
0,8
|
98
|
0,3
|
|
F 9 C
|
1000
|
77×95×105×225×290
|
0,7
|
60
|
0,35
|
|
F 10 C
|
1500
|
77×95×105×335×395
|
1,1
|
80
|
0,4
|
|
F 12 C
|
1500
|
90×115×130×235×300
|
1,1
|
53
|
0,5
|
|
F 13 C
|
2000
|
90×115×130×330×390
|
1,4
|
90
|
0,5
|
|
F 15 C
|
1500
|
100×120×135×230×300
|
1,2
|
49
|
0,7
|
|
F 16 C
|
2000
|
100×120×135×280×345
|
1,4
|
77
|
0,6
|
|
F 18 C
|
2500
|
110×130×145×280×345
|
1,7
|
74
|
0,7
|
|
F 19 C
|
5000
|
110×130×145×590×660
|
3,2
|
207
|
0,6
|
|
FS 21 C
|
4000
|
138×160×175×300×375
|
2,4
|
92
|
1,0
|
|
FS 22 C
|
8000
|
138×160×175×590×660
|
4,6
|
220
|
0,9
|
