Описание

Газоанализатор МГЛ-19М, МГЛ-20М является стационарной вариацией прибора для анализа воздушной среды на предприятиях. Модель позволяет осуществлять строгий контроль воздуха рабочей зоны, проводя мониторинг массовой концентрации одного из следующих газов: угарного, оксида азота, диоксида азота — «бурого» газа, сероводорода, сернистого ангидрида, аммиака, цианистого водорода и хлора, а также объёмной концентрации кислорода.

Прибор автоматический, легко справляется с длительной работой в режиме непрерывного функционирования. Основной принцип действия данного газоанализатора — электрохимический: газ проходит внутрь датчика и на электродах сенсора появляется электрический ток, который прямо пропорционален концентрации данного газа в воздушной среде. Значение концентрации выводится на жидкокристаллический экран газоанализатора.

Модельный ряд приборов для определения концентрации газа в воздухе рабочей зоны:

МГЛ-19М-1 → анализ сосредоточения оксида углерода (СО)

МГЛ-19М-2 → анализ сосредоточения сероводорода (H₂S)

МГЛ-19М-3 → анализ сосредоточения двуокиси серы (SO₂)

МГЛ-19М-4 → анализ сосредоточения оксида азота (NO)

МГЛ-19М-5 → анализ сосредоточения двуокиси азота (NO₂)

МГЛ-19М-6 → анализ сосредоточения хлора (Cl₂)

МГЛ-19М-8 → анализ сосредоточения кислорода (O₂)

МГЛ-20М → анализ сосредоточения циановодорода (HCN)

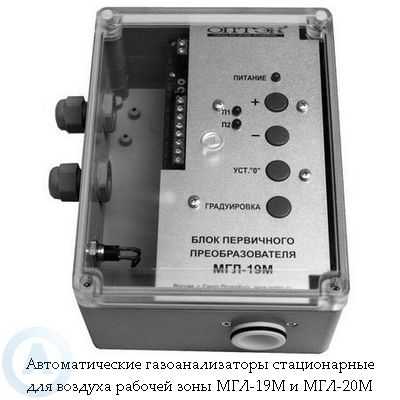

Обычно конструктивно прибор представляет собой несколько БПП (до 247 шт.) — блоков первичных преобразователей или сенсоров, производящих перевод одной величины в другую, которые присоединяются к унифицированному БОИ — блоку обработки информации. Но возможно и автономное исполнение БПП. В случае, когда появляется необходимость подавать анализируемую газовую смесь на входной штуцер насадки принудительно, необходим блок побудителя расхода АБП-01, которым также может комплектоваться этот прибор. Устройство АБП-01 нужно заказывать дополнительно, оно не входит в основной комплект поставки.

Блок первичных преобразователей (БПП) выпускается в следующих модификациях:

1)
Автономные:

МГЛ-19М-Х(м)
МГЛ-19М-ХД(м)
МГЛ-20М

• Питание: 220В, 50 Гц
• Как самостоятельное средство измерения, данные модели отпускаются без блока обработки информации (БОИ)
— Токовый сигнал на выходе блоков первичных преобразователей (БПП) это 0–5 мА для «МГЛ-19М-Х(м)» и 4–20 мА для «МГЛ-19М-ХД(м)», пропорциональный концентрации определяемого газа
• Наличие двух интегрированных реле типа «сухие контакты», световой и звуковой сигнализации.

2)
МГЛ-19М-ХП(м)
МГЛ-20М-ХП(м)

• Питанием по токовой петле от «БОИ», рассчитанный на присоединение до 8-ми разных «БПП»,
• Наличие встроенной световой сигнализации и
• Наличие выходных сигналов:
˜ цифровой индикации (БОИ);
˜ последовательный интерфейс — RS-232 (БОИ);
˜ токовый, аналоговый сигнал в диапазоне от 4 до 20 мА БПП «МГЛ-19М-ХП(м)».

3)
МГЛ-19М-ХС(м) — БПП с ПК

• Питание от внешнего блока ~220 В/=12 В, предназначенный для связи с Персональным Компьютером
• Наличие 2-х интегрированных реле типа «сухие контакты»
• Рассчитан на подключение до 247 различных БПП
• Сигнал на выходе для «МГЛ-19М-ХС(м)» — RS-485 — по протоколу MODBUS.

БПП газоанализаторов модификаций «МГЛ-19М-Х(Д)» и «МГЛ-20М(Д)», выпускаются в корпусе из пластмассы и снабжаются интегрированным элементом подогрева, что способствует эксплуатации в диапазоне температур от «-20» до «+ 40» градусов Цельсия.
А модификации «МГЛ-19М-Х(Д)м» и «МГЛ-20М(Д)м», а также «МГЛ-19М-ХП(м)» и «МГЛ-20МХП(м)» — в диапазоне от «+5» до «+40» градусов Цельсия.

Комплект поставки:

1) Для «МГЛ-19М-Х(Д)(м)» и «МГЛ-20М(Д)(м)»
♦ непосредственно БПП,
♦ руководство по эксплуатации,
♦ комплект для настенного крепежа,
♦ насадка для калибровки,
♦ методика поверки,
♦ сетевой кабель.

2) Для «МГЛ-19М-ХП» и «МГЛ-20М-ХП»
◊ БОИ,
◊ число и тип БПП определяется при заказе,
◊ комплект для настенного крепежа,
◊ насадка для калибровки,
◊ методика поверки,
◊ руководство по эксплуатации,
◊ кабель типа «витая пара».

3) Для «МГЛ-19М-ХС(м)»
− число и тип БПП определяется при заказе,
− комплект для настенного крепежа,
− интерфейсный преобразователь,
− персональный компьютер,
− кабель «витая пара»,
− блок питания преобразователя интерфейса,
− репитер,
− блок питания БПП,
− программное обеспечение (протокол MODBUS),
− кабель RS-232,
− руководство по эксплуатации,
− инструкция по установке и монтажу,
− насадка для калибровки,
− методика поверки.
