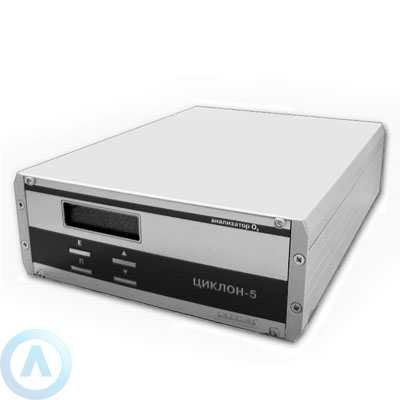

Циклон-5 газоанализатор озона в технологических средах
Стационарный газоанализатор Циклон-5 разработан для определения массовых концентраций озона в технологических средах и имеет высокие показатели стабильности и ресурса работы.
Устройство применяется в охране окружающей среды, обеспечения условий безопасного труда, а также для проведения исследовательских работ.
Принцип работы Циклон-5 газоанализатора
Устройство представляет собой однолучевой фотометр, второй канал для которого выполняет источник опорного сигнала. В основу работы газоанализатора заложено фотометрическое определение озона по собственной главной полосе поглощения на длине волны λ=253,7 нм.
От ртутной лампы исходит УФ-излучение, поступающее на оптическую кювету. Если в продуваемом воздухе нет озона, фотоприемник регистрирует максимальное значение интенсивности светового потока, проходимого через кювету. Индикатор анализатора выводит нулевые показания. Если газовая смесь содержит озон, то при продувке, попадая на оптическую кювету, оптическое поглощение на линии 253,7 нм с экспоненциальной зависимостью по отношению к концентрации озона изменяется, выводя соответствующий сигнал на индикаторе. Получение пропорциональной зависимости обеспечивает контроллер.
Устройство оснащено технической возможностью подключения внешних самопишущих приборов, например, потенциометров. Газоанализатор оснащён разъемом токового выхода (0 - 5 мА) и интерфейсом RS-232.
Межповерочный интервал – 1 год.
У нас можно купить Циклон-5 газоанализатор озона в технологических средах с доставкой по России и низкой ценой на ремонт и обслуживание.
| Диапазон измеряемых концентраций озона | |
| Циклон-5.11 | 0 — 2,0 г/м3 I 2,0 — 99,9 г/м3 II |
| Циклон-5.21 | 0 — 1,0 г/м3 I 1,0 — 50 г/м3 II |
| Циклон-5.31 | 0 — 0,5 г/м3 I 0,5 — 5 г/м3 II |
| Циклон-5.41 | 0 — 0,1 г/м3 I 0,1 — 1 г/м3 II |
| Циклон-5.51 | 0 — 10 мг/м3 I 10 — 100 мг/м3 II |
| Предел основной абсолютной погрешности измерений концентрации | на I поддиапазоне |
| Циклон-5.11 | ±0,2 г/м3 |
| Циклон-5.21 | ±0,1 г/м3 |
| Циклон-5.31 | ±0,05 г/м3 |
| Циклон-5.41 | ±0,01 г/м3 |
| Циклон-5.51 | ±1,0 мг/м3 |
| Предел основной относительной погрешности измерений концентрации | на II поддиапазоне |
| для всех моделей | ±10 % |
| Время одного измерения,не превышает (Т0,9) | 30 с |
| Средний срок службы | 6 лет |
| Выходной сигнал: аналоговый выход цифровой выход |
цифровая индикация 0 — 5 мА (4-20 мА) RS-232 |
| Потребляемая мощность | 20 Вт |
| Напряжение питания | 220В, 50 Гц |
| Габариты | 270×96×336 мм |
| Масса | не более 4 кг |
Условия эксплуатации
| Температура окружающего воздуха, градусов Цельсия | +10...+35 |
| Давление, мм рт.ст. | 630 — 800 |
| Влажность, процентов | до 98 |
