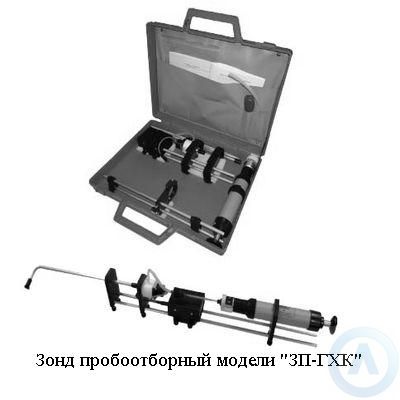

Зонд пробоотборный модели «ЗП-ГХК»
Пробоотборный зонд модели «ЗП-ГХК» используется для отбора проб газовых сред из труднодоступных мест с дальнейшим их анализом с использованием индикаторных трубок в сочетании с насосом-пробоотборником НП-3М.
Зонд совместно с индикаторными трубками и насосом-пробоотборником «НП-3М» является частью всевозможных моделей газоопределителей типа «ГХК». Эксплуатация зонда создает практичность проведения экспресс-анализа в труднодоступных местах, которые не имеют отрицательного давления, например таких как склады, системы вентиляции цехов, кабельные колодцы, трубопроводы, баки и т. п.
Суть работы зонда заключается в отборе части газовоздушной смеси (ГС) для анализа, насильно всасываемой с неизменной скоростью при помощи автономного насоса с электромотором постоянного тока. Расход газовоздушной смеси через заборный тракт (в пределах 0,5 л/мин) выше расхода при отборе пробы газовоздушной смеси на ТИ (максимум 0,2 л/мин). Избыток смеси выбрасывается в атмосферу, гарантируя, тем самым, динамические условия отбора пробы при измерениях с использованием ИТ.
Зонд отпускается в отчасти собранном виде, а именно в виде легко складываемых блоков, которые находятся в мини-кейсе. Сам процесс сбора элементов происходит благодаря винтовым соединениям. Основные элементы конструкции зонда (блок зажима для насоса НП-3М, блок насоса с электромотором и разделителя потоков, штатный газозаборный тракт, блок батареи) расположены на
Конструкция зонда нацелена на использование индикаторных трубок в условиях, которые отличаются от рабочих условий для ИТ: при увеличенной температуре, влажности и запыленности газовой смеси. Для этого фторопластовый разделитель потоков оснащен отверстием для присоединения аппарата сбора конденсата. Отверстие для сбора конденсата ещё способно разместить в нем портативный термометр или термодатчик (в комплект поставки не входит), если соблюдать условие его герметичного подсоединения. Доступ к отверстию происходит путем отвинчивания заглушки. Для того, чтобы очистить газовую смесь от крупных взвешенных частиц к концу штатного газозаборного тракта подсоединен фильтр грубой очистки.
Технические характеристики зонда:
• Электропитание автономного насоса с электромотором осуществляется от батареи напряжением 4,5 Вольт;
• Ресурс работы насоса с электродвигателем постоянного тока (длительность постоянного просасывания ГВС) можно определить по характеристикам батареи, а ещё он напрямую находится в зависимости от температуры окружающего воздуха;
• В варианте штатного источника электропитания, ресурс прибора ориентирован на 50 часов постоянного просасывания с расходом не ниже 0,5 л/мин.;
• Габариты зонда в «мини-кейсе»: 300×350×80 миллиметров;
• Длина зонда в готовом виде (без сочленений воздухозаборного тракта) — 400 миллиметров, длина основного газозаборного тракта (трех трубок, сочленяемых резьбовым соединением) — 900 миллиметров;
• Вес зонда в штатной комплектации составляет 3 килограмма.
В комплект поставки зонда ЗП-ГХК по отдельному заказу могут быть включены дополнительные средства комплектации:
→ Насос-пробоотборник НП-3М в упаковке с паспортом;
→ Газозаборный тракт для стационарной установки (фторопластовая трубка Ф-4Д, D=8×1,5 ГОСТ 22056);
→ Индикаторные трубки либо подобные;
→ Приспособление для сбора конденсата;
→ Термометр или термодатчик.
Цена на зонд ЗП-ГХК (отбор проб воздуха в труднодоступных местах), без насоса-пробоотборника составляет 17 966 рублей 30 копеек.
