Ротационно-роторные испарители

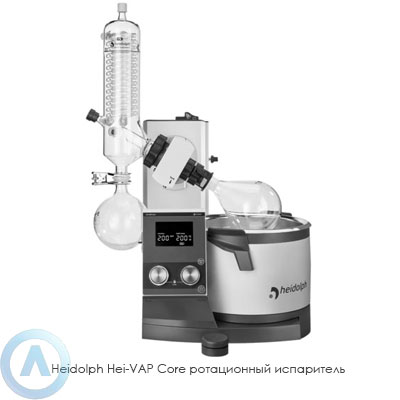

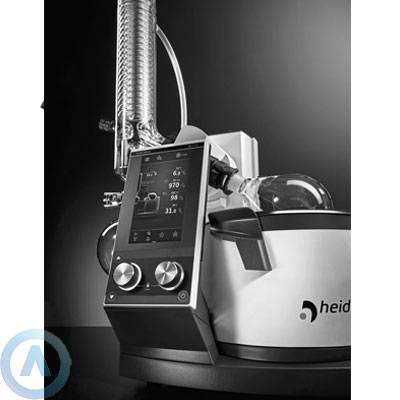

Heidolph Hei-VAP Core ротационный испаритель
Ротационный испаритель Hei-VAP Core от ведущего производителя Heidolph позволяет проводить интеллектуальное испарение в лаборатории. Обладая широким спектром моделей, от начального уровня до автоматических дистилляций, они подходят как для учебных лабораторий, так и для исследовательских центров.
Главная особенность моделей Hei-VAP Core это простота использования и быстрый доступ к установке и корректировке параметров скорости вращения и температуры нагревательной бани на любом этапе испарения.
Особенности Heidolph Hei-VAP Core
• четкий цифровой дисплей для контроля текущих и заданных значений
• скорость вращения и температура нагревательной бани регулируются двумя отдельными ручками управления
• оба элемента управления можно заблокировать, чтобы предотвратить случайное изменение значений, что идеально подходит для учебных лабораторий
• интуитивно понятная система светодиодного кольцевого освещения делает активированные функции четко видимыми даже на расстоянии
• легкая регулировка глубины погружения до 160 мм и угла наклона от 20 ° до 80 °
• для предотвращения ожогов ручка нагрева горит оранжевым светом, чтобы указать, что нагрев активен; в режиме ожидания ручка мигает, указывая на то, что температура ванны превышает 50 ˚C
• доступны модели с ручным или моторизованным подъемником
• кнопка режима ожидания останавливает все функции и, при использовании механизированного подъемника, поднимает испарительную колбу с нагревательной бани
Модификации роторного испарителя Hei-VAP Core Heidolph для лаборатории

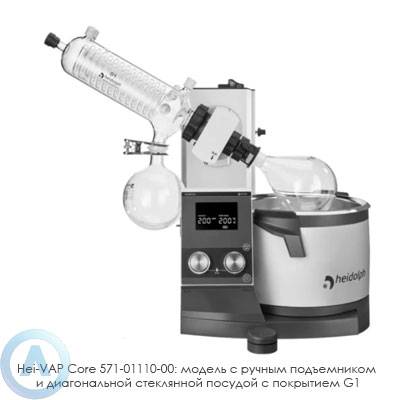

— Hei-VAP Core 571-01110-00: модель с ручным подъемником и диагональной стеклянной посудой с покрытием G1
— Hei-VAP Core 571-01100-00: модель с ручным подъемом и стеклянной посудой диагональю G1
— Hei-VAP Core 571-01310-00: модель с ручным подъемом и вертикальной стеклянной посудой с покрытием G3
— Hei-VAP Core 571-01300-00: модель с ручным подъемом и вертикальной стеклянной посудой G3
— Hei-VAP Core 571-01315-00: модель с ручным подъемом и вертикальной стеклянной посудой с покрытием G3 XL
— Hei-VAP Core 571-01305-00: модель с ручным подъемом и вертикальной стеклянной посудой G3 XL
— Hei-VAP Core 571-01510-00: модель с ручным подъемником и конденсатором сухого льда G5
— Hei-VAP Core 571-01500-00: модель с ручным подъемником и конденсатором сухого льда G5
— Hei-VAP Core 571-01610-00: модель с ручным подъемом и вертикальной стеклянной посудой с покрытием G6
— Hei-VAP Core 571-01600-00: модель с ручным подъемом и вертикальной стеклянной посудой G6
— Hei-VAP Core 572-01110-00: модель с моторизованным подъемом и диагональной стеклянной посудой с покрытием G1
— Hei-VAP Core 572-01100-00: модель с моторизованным подъемом и стеклянной посудой диагональю G1
— Hei-VAP Core 572-01310-00: модель с моторизованным подъемником и вертикальной стеклянной посудой с покрытием G3
— Hei-VAP Core 572-01300-00: модель с моторизованным подъемником и вертикальной стеклянной посудой G3
— Hei-VAP Core 572-01315-00: модель с моторизованным подъемником и вертикальной стеклянной посудой с покрытием G3 XL
— Hei-VAP Core 572-01305-00: модель с моторизованным подъемником и вертикальной стеклянной посудой G3 XL
— Hei-VAP Core 572-01510-00: модель с моторизованным подъемником и конденсатором сухого льда с покрытием G5
— Hei-VAP Core 572-01500-00: модель с моторизованным подъемником и конденсатором сухого льда G5
— Hei-VAP Core 572-01610-00: модель с моторизованным подъемником и вертикальной стеклянной посудой с покрытием G6
— Hei-VAP Core 572-01600-00: модель с моторизованным подъемом и вертикальной стеклянной посудой G6
Комплекты на основе роторного испарителя Hei-VAP Core Heidolph
• Hei-VAP Core Basic Package (Базовый комплект испарения)
— Hei-VAP Core: модель с ручным подъемом и вертикальной стеклянной посудой G3
— Ручной вакуумный контроллер
— Вакуумный насос Rotavac Valve Tec
— Комплект шлангов и трубок
— Каталожный номер для заказа: 571-34300-00

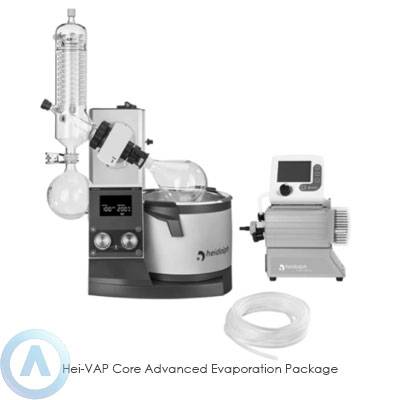

• Hei-VAP Core Advanced Evaporation Package (Расширенный комплект испарения)
— Hei-VAP Core: модель с моторизованным подъемником и вертикальной стеклянной посудой с покрытием G3
— Вакуумный насос Rotavac Vario Pumping Unit
— Комплект шлангов и трубок
— Каталожный номер для заказа: 571-01100-00
• Hei-VAP Core All-round Package (Универсальный комплект испарения)
— Hei-VAP Core: модель с ручным подъемом и вертикальной стеклянной посудой G3
— Управление Hei-VAC
— Вакуумный насос Rotavac Valve Tec
— Комплект шлангов и трубок
— Каталожный номер для заказа: 571-20300-00

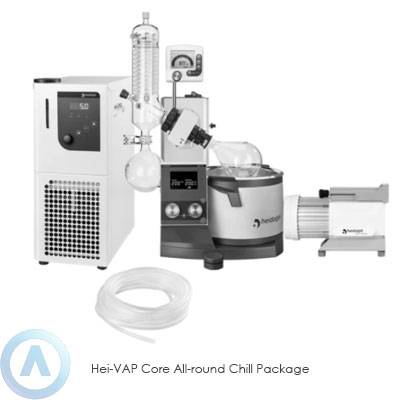

• Hei-VAP Core All-round Chill Package (Универсальный комплект для охлаждения)
— Hei-VAP Core: модель с ручным подъемом и вертикальной стеклянной посудой с покрытием G3
— Управление Hei-VAC
— Вакуумный насос Rotavac Valve Tec
— Комплект шлангов и трубок
— Чиллер Hei-CHILL 250
— Тепловая жидкость Kyro 30 (10 л)
— Каталожный номер для заказа: 571-21300-00
• University Academic Package (Комплект для университетов)
— Hei-VAP Core: модель с ручным подъемом и стеклянной посудой диагональю G1
— Ручной вакуумный контроллер
— Вакуумный насос Rotavac Valve Tec
— Комплект шлангов и трубок
— Каталожный номер для заказа: 571-24100-00

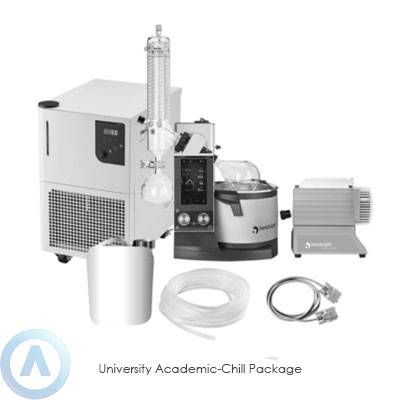

• University Academic-Chill Package (Комплект с охлаждением для университетов)
— Hei-VAP Core: модель с ручным подъемом и стеклянной посудой диагональю G1
— Ручной вакуумный контроллер
— Вакуумный насос Rotavac Valve Tec
— Комплект шлангов и трубок
— Чиллер Hei-CHILL 250
— Тепловая жидкость Kyro 30 (10 л)
— Каталожный номер для заказа: 571-25100-00
• Low Boiling Dry Ice Package (Комплект с низкокипящим сухим льдом)
— Hei-VAP Core: модель с моторизованным подъемником и конденсатором сухого льда G5
— Ручной вакуумный контроллер
— Вакуумный насос Rotavac Valve Tec
— Комплект шлангов и трубок
— Каталожный номер для заказа: 572-31550-00
Высокие стандарты безопасности
• все роторные испарители Hei-VAP оснащены безопасной нагревательной баней с защитой от перегрева и сухого хода, эргономичными ручками, двойной стенкой и сливом для опорожнения без пролива;
• универсальная нагревательная баня для всех размеров колб до 5 литров, которая не требует перенастройки;
• прочное металлическое соединение с основанием прибора позволяет изменять расстояние для нагревательной ванны до 200 мм без опрокидывания;
• цифровой дисплей позволяет непрерывно контролировать текущие значения, панель управления защищена от брызг воды в соответствии с IP 42;
• две отдельные ручки управления для регулировки скорости вращения и температуры нагрева со светодиодной системой кольцевого освещения для индикации активности;
• активированная функция блокировки предотвращает случайное изменение установок;
• индикатор остаточного тепла при температуре > 50 ° C предупреждает об опасности ожога когда функция выключена и находится в режиме ожидания;
• кнопка режима ожидания отключает все функции и поднимает колбу испарителя из нагревательной бани на моделях с механическим подъемником;

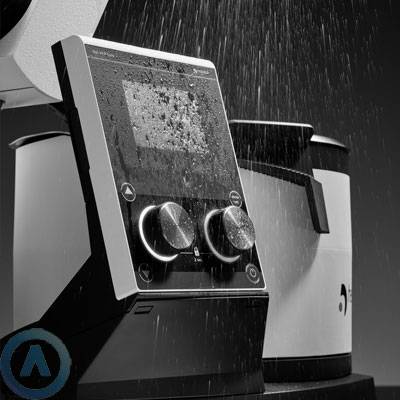

• во избежание коротких замыканий и коррозии кабельные соединения панели управления и нагревательной бани соответствуют высокой степени защиты IP 67;
• дополнительная безопасность: от прозрачного пластикового покрытия стеклянной посуды до защитного экрана и защитного колпака (защита от имплозии) до документации и сертификации IQ-OQ.
Высокое качество в сочетании с простотой использования
• все модели доступны с ручным или моторизованным подъемником;
• запатентованный зажим Easy-Clip облегчает установку и замену испарительной колбы; механизм аккуратно разделяет стыки матового стекла, чтобы стекло не разбилось;

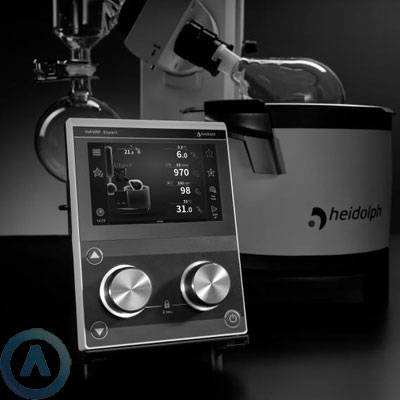

• универсальная концепция управления с цифровым или сенсорным дисплеем отвечает высоким требованиям аккредитованных лабораторий;
• эргономичные ручки нагревательной бани надежно лежат в руке;
• дополнительное удлинение кабеля — панель управления можно отсоединить для использования вне закрытых вытяжных шкафов;
• легкая вентиляция благодаря конструкции конденсатора: вентиляционная крышка с вставкой из ПТФЭ и резьбовым соединением не требует смазки для предотвращения приклеивания стекла ;
• дополнительно также доступен клапан продувки воздуха с функцией заправки;
• материалы используемые при производстве подходят для контакта с активными и пассивными средами, чем расширяют спектр приименений и исследований;
• легко регулируйте глубину погружения до 160 мм и угол наклона испарительной колбы от 20 ° до 80 °;
• дополнительный автоматический модуль Distimatic позволяет полностью автоматизировать дистилляцию в непрерывном автоматическом режиме.
Экономичность и высокая производительность
• легко снимаемая стеклянная паровая трубка, зажимная втулка и уплотнение из ПТФЭ с графитовым наполнением, разработанные для снижения износа и расхода запасных частей до 75%;
• запатентованная зажимная втулка эффективно предотвращает застревание парового шланга в приводе;
• благодаря винтовой резьбе с запатентованным зажимом Easy-Clip испарительная колба безопасно закреплена и также безопасно может быть снята;
• незаземленная конструкция конденсатора с обезжиренными резьбовыми соединениями;
• уникальное уплотнение вакуумной системы сокращает время технологического процесса, снижает затраты на электроэнергию и улучшает результаты;
• универсальная нагревательная баня подходит для всех колб до 5 л без дополнительных затрат на дооснащение;
• еще большая эффективность за счет увеличения скорости испарения до 40%: продуманная конструкция конденсатора XL обеспечивает на 57% больше охлаждающей поверхности при почти той же высоте, что и предыдущие стандартные вертикальные конденсаторы;
• нержавеющие от коррозии литые под давлением корпуса с антиконденсатной краской и двигатели, не требующие обслуживания, обеспечивают неограниченную непрерывную работу и долгий срок службы при значительно более низких затратах на техническое обслуживание;
• пластмассовые детали, контактирующие с жидкостями, такие как резьбовое соединение для крепления конденсатора и фиксирующая втулка на паропроводе, изготовлены из высокопрочного PPS для обеспечения длительного срока службы;
• многие из заменяемых и быстроизнашивающихся деталей текущей серии совместимы с предыдущими моделями в прямом и обратном направлении.
У нас можно купить Heidolph Hei-VAP Core ротационный испаритель с доставкой по России и низкой ценой на ремонт и обслуживание.
|
Модель
|
Hei-VAP Core
|
|
Подъёмный механизм
|
ручной/электропривод
|
|
Регулировка скорости вращения колбы
|
3.5″ LCD дисплей
|
|
Регулировка температуры бани
|
3.5″ LCD дисплей
|
|
Вывод температуры пара на дисплей (требуемые аксессуары)
|
-
|
|
Таймер
|
-
|
|
Встроенный вакуумный контроллер
|
-
|
|
Размеры с комплектом стекла G3, ДxШxВ, миллиметров
|
739×487×845
|
|
Вес (без стекла), килограмм
|
14,7
|
|
Производительность дистилляции литров в час:
|
|
|
— Толуол
|
8,5
|
|
— Ацетон
|
5,8
|
|
— Этанол
|
3,5
|
|
— Вода
|
1,2
|
|
Скорость подъёма, миллиметров в секунду
|
25
|
|
Mаксимальная высота подъёма, миллиметров
|
155
|
|
Скорость вращения, оборотов в минуту
|
10-280
|
|
Привод вращения испарительной колбы
|
бесщёточный электродвигатель постоянного тока с электронным контролем скорости
|
|
Мощность нагревателя, Вт
|
1300
|
|
Диапазон рабочих температур, °C
|
20-210
|
|
Точность поддержания температуры, °C
|
±1
|
|
Защита от перегрева, °C
|
автоматическое отключение нагревателя бани при превышении температуры на 5 °C выше заданной
|
|
Контроль температуры бани
|
электронный
|
|
Материал нагревательной бани
|
нержавеющая сталь AISI 316 L
|
|
Диаметр нагревательной бани, миллиметров
|
Внешний диаметр: 291
Внутренний диаметр: 253 |
|
Объём нагревательной бани, литров
|
4,5
|
|
Максимальный размер испарительная колба, литров
|
5
|
|
Функции дистанционного управления:
|
|
|
— Подъём
|
-
|
|
— Вращение испарительной колб
|
да
|
|
— Вакуумирование
|
-
|
|
— Нагрев бани
|
да
|
|
Программируемые шаги
|
-
|
|
Мощность, Вт
|
1400
|
|
Класс защиты (DIN EN 60529)
|
IP 20
Кабель нагревательной бани: IP 67 |
|
Режим эксплуатации, °C
|
5 — 40 при 80% относительной влажности
|
|
Поверхность теплообмена, квардратных сантиметров
|
1400/2200 (при использовании конденсатора XL)
|
|
Электропитание, В/Гц
|
230 / 50
|
Аксессуары
|
Наименование
|
Описание
|
Артикул
|
|
Комплекты стекла
|
||
|
Посуда G1
|
Диагональный конденсатор для стандартных дистилляций
|
513-00100-00
|
|
Посуда G1B
|
Стеклянная посуда с диагональным конденсатором для стандартных дистилляций
|
513-00110-00
|
|
Набор посуды G3
|
Вертикальный конденсатор для стандартных дистилляций
|
513-00300-00
|
|
Посуда G3B
|
Стеклянная посуда с вертикальным конденсатором для стандартных дистилляций
|
513-00310-00
|
|
Посуда G3 XL
|
Посуда с вертикальным конденсатором для максимальной эффективности испарения
|
513-00308-00
|
|
Набор посуды G3B XL
|
Стеклянная посуда с вертикальным конденсатором для максимальной эффективности испарения
|
513-00317-00
|
|
Посуда G5
|
Конденсатор сухого льда для низкокипящих растворителей
|
513-00500-00
|
|
Посуда G5B
|
Стеклянная посуда с конденсатором сухого льда для низкокипящих растворителей
|
513-00510-00
|
|
Посуда G6
|
Вертикальный конденсатор, точка опоры с клапаном для дистилляционного орошения
|
513-00600-00
|
|
Посуда G6B
|
Стеклянная посуда с вертикальным конденсатором, точка опоры с клапаном для перегонного орошения
|
513-00610-00
|
|
Испарительные колбы
|
||
|
Испарительная колба 50 мл
|
Шлиф NS 24/40, также доступны NS 29/32
|
514-70000-00
|
|
Колба испарительная 100 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-71000-00
|
|
Испарительная колба 250 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-72000-00
|
|
Колба испарительная 500 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-73000-00
|
|
Испарительная колба 1000 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-74000-00
|
|
Испарительная колба 2000 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-75000-00
|
|
Испарительная колба 3000 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-76300-00
|
|
Испарительная колба 5000 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-78000-00
|
|
Колбы для сушки порошков
|
||
|
Колба для порошка 500 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-73200-00
|
|
Колба для порошка 1000 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-74200-00
|
|
Колба для порошка 2000 мл
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-75300-00
|
|
Приёмные колбы
|
||
|
Колба приемная 100 мл
|
Шлиф S 35/20
|
514-81000-00
|
|
Приемная колба с покрытием на 100 мл
|
Шлиф S 35/20, прозрачное пластиковое покрытие
|
514-81000-02
|
|
Колба приемная 250 мл
|
Шлиф S 35/20
|
514-82000-00
|
|
Приемная колба с покрытием 250 мл
|
Шлиф S 35/20, прозрачное пластиковое покрытие
|
514-82000-02
|
|
Колба приемная 500 мл
|
Шлиф S 35/20
|
514-83000-00
|
|
Приемная колба с покрытием на 500 мл
|
Шлиф S 35/20, прозрачное пластиковое покрытие
|
514-83000-02
|
|
Колба приемная 1000 мл
|
Шлиф S 35/20
|
514-84000-00
|
|
Приемная колба с покрытием на 1000 мл
|
Шлиф S 35/20, прозрачное пластиковое покрытие
|
514-84000-02
|
|
Колба приемная 2000 мл
|
Шлиф S 35/20
|
514-85000-00
|
|
Приемная колба с покрытием 2000 мл
|
Шлиф S 35/20, прозрачное пластиковое покрытие
|
514-85000-02
|
|
Колба приемная 3000 мл
|
Шлиф S 35/20
|
514-87000-00
|
|
Приемная колба с покрытием на 3000 мл
|
Шлиф S 35/20, прозрачное пластиковое покрытие
|
514-87000-02
|
|
Испарительные цилиндры
|
||
|
Испарительный цилиндр 1500 мл
|
Шлиф NS 29/32, также доступны NS 24/29
Для объема наполнения 500 мл |
514-00071-00
|
|
Цилиндр испарительный 500 мл
|
Шлиф NS 29/32, также доступны NS 24/29
Для объема наполнения 150 мл |
514-00070-00
|
|
Стеклянные переходники «Паук»
|
||
|
«Паук» с 6 испарительными трубками по 20 мл NS 14,5
|
Шлиф NS 29/32, также доступны NS 24/29
|
15-300-005-09
|
|
«Паук» с 12 испарительными трубками по 20 мл NS 14,5
|
Шлиф NS 29/32, также доступны NS 24/29
|
15-300-005-10
|
|
«Паук» с 20 испарительными трубками по 20 мл NS 14,5
|
Шлиф NS 29/32, также доступны NS 24/29
|
15-300-005-11
|
|
«Паук» с 5 колбами по 50 мл NS 24
|
Шлиф NS 29/32, также доступны NS 24/29
|
15-300-005-04
|
|
«Паук» с 5 колбами по 100 мл NS 24
|
Шлиф NS 29/32, также доступны NS 24/29
|
15-300-005-07
|
|
Ловушки
|
||
|
Ловушка с зажимом для колбы
|
Шлиф NS 29/32, также доступны NS 24/29
|
514-00004-00
|
|
Дополнительные аксессуары
|
||
|
Защитный колпак
|
Прочный и прозрачный защитный колпак надежно защищает оператора от брызг теплоносителя,одновременно обеспечивая быстрый и удобный доступ к выпарной колбе и бане
Диапазон рабочих температур до 130 °C |
569-00010-00
|
|
Защитный экран
|
Надёжно защищает оператора от брызг теплоносителя, обеспечивает быструю замену выпарных колб
|
569-00020-00
|
|
Запасная выпарная трубка
|
Выпарная трубка из боросиликатного стекла Duran® доступна со стандартным шлифом NS 29/32, а также со шлифом NS 24/29
|
514-00000-01
|
|
Зажим для крепления выпарной трубки
|
Зажим для крепления выпарной трубки
|
23-30-01-05-31
|
|
Комплект шлангов 12 м
|
Шланги для подключения вакуума и воды
Комплект шлангов по 12 метров каждый включая зажим |
591-35000-00
|
|
Шланги 1 м
|
Шланги для подключения вакуума и воды
Индивидуальная длина (по 1 метру) |
591-33000-01
|
|
Шланг для охлаждения
|
Для охлаждения, внутренний диаметр Ø 9мм, продается по метру, для рабочих температур от −20 до +60 °C
|
591-38000-00
|
|
Вакуумное уплотнение PTFE / FKM
|
Стандарное вакуумное уплотнение из PTFE (с уплотнительным кольцом из FKM)
Дополнительное уплотнение |
23-30-01-01-30
|
|
Вакуумное уплотнение из PTFE / FFKM
|
Специальное уплотнение из PTFE (с уплотнительным кольцом из FFKM)
Для работы с агрессивными растворами |
23-30-01-06-70
|
|
Жидкость для нагревательной бани
|
Рабочая температура жидкости для нагревательной бани до 220 °C (5 л)
|
569-00600-00
|
|
Клапан для вентиляции и пополнения выпарной колбы
|
Для точного дозирования во время процесса
|
514-51100-00
|
|
Удлинитель
|
Для работы вне закрытых вытяжных шкафов
Длина 1.5 м |
14-300-020-12
|
|
Держатель панеи управления
|
Для установки панели управления ротационного испарителя Hei-VAP рядом с устройством или для ее крепления на стене
|
569-01000-00
|
|
Датчик температуры пара
|
Для Hei-VAP Expert, Hei-VAP Ultimate, Hei-VAP Expert Control и Hei-VAP Ultimate Control
|
569-00030-00
|
|
Control-Box
|
Обновление для моделей Hei-VAP Expert и Hei-VAP Ultimate с функцией управления и возможностью управления периферийными устройствами (вакуумным насосом и циркуляционным охладителем Hei-CHILL)
|
569-00200-00
|
|
Температурный датчик AUTOaccurate
|
Предназначен только для моделей Hei-VAP Expert Control и Hei-VAP Ultimate Control с комплектами стекла G3 и G6
|
569-00040-00
|
|
Защитный клапан Aqua-Stop
|
Автоматически перекрывает подачу охладителя (воды) в конденсатор при выключении ротационного испарителя. Система Aqua-Stop позволяет существенно снизить расход воды в лаборатории. Специальный клапан позволяет избежать случайного затопления. (Предназначен только для испарителей Hei-VAP Expert Control и Hei-VAP Ultimate Control.)
|
569-00500-00
|
|
Кабель RS 232
|
Для подключения Hei-CHILL к Hei-VAP Expert Control / Hei-VAP Ultimate Control
|
14-007-040-72
|
|
Аксессуары для вакуумной установки
|
||
|
Склянка Вульфа для Hei-VAP 2019
|
Вакуумные лабораторные склянки используются для сбора конденсата, защищая клапаны вакуумного насоса. Соединение с резьбой для легкого очищения совместимо со всеми конфигурациями Hei-VAP объемом 200мл
|
569-00071-00
|
|
Ручной вакуумный контроллер
|
Для Hei-VAP Core / Hei-VAP Expert / Hei-VAP Ultimate
|
591-26000-00
|
|
Hei-VAC Control
|
Для точного контроля вакуума домашних вакумных систем или вакуумных насосов с регулирующими клапанами
|
591-00360-00
|
|
Switchbox
|
Позволяет подключить до трёх ротационных испарителей Hei-VAP к одному вакуумному насосу и регулировать вакуум на каждом испарителе отдельно
|
569-00400-00
|
|
Вакуумный клапан
|
Требуется для моделей Hei-VAP Control с клапанным насосом
Обладает специальной конструкцией для удобной чистки Не требуется при использовании ручных вакуумных насосов |
569-00065-00
|
Heidolph Instruments производитель лабораторного оборудования
Компания по разработке и производству инновационного оборудования
Отправить онлайн-заявку
Реквизиты
Политика в отношении обработки персональных данных
Пользовательское соглашение на обработку персональных данных
Согласие на обработку персональных данных
Видео HTML-карта сайта
Данный интернет-сайт носит исключительно информационный характер, вся информация носит ознакомительный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Итоговая стоимость и сроки доставки согласовываются после подтверждения заказа.
