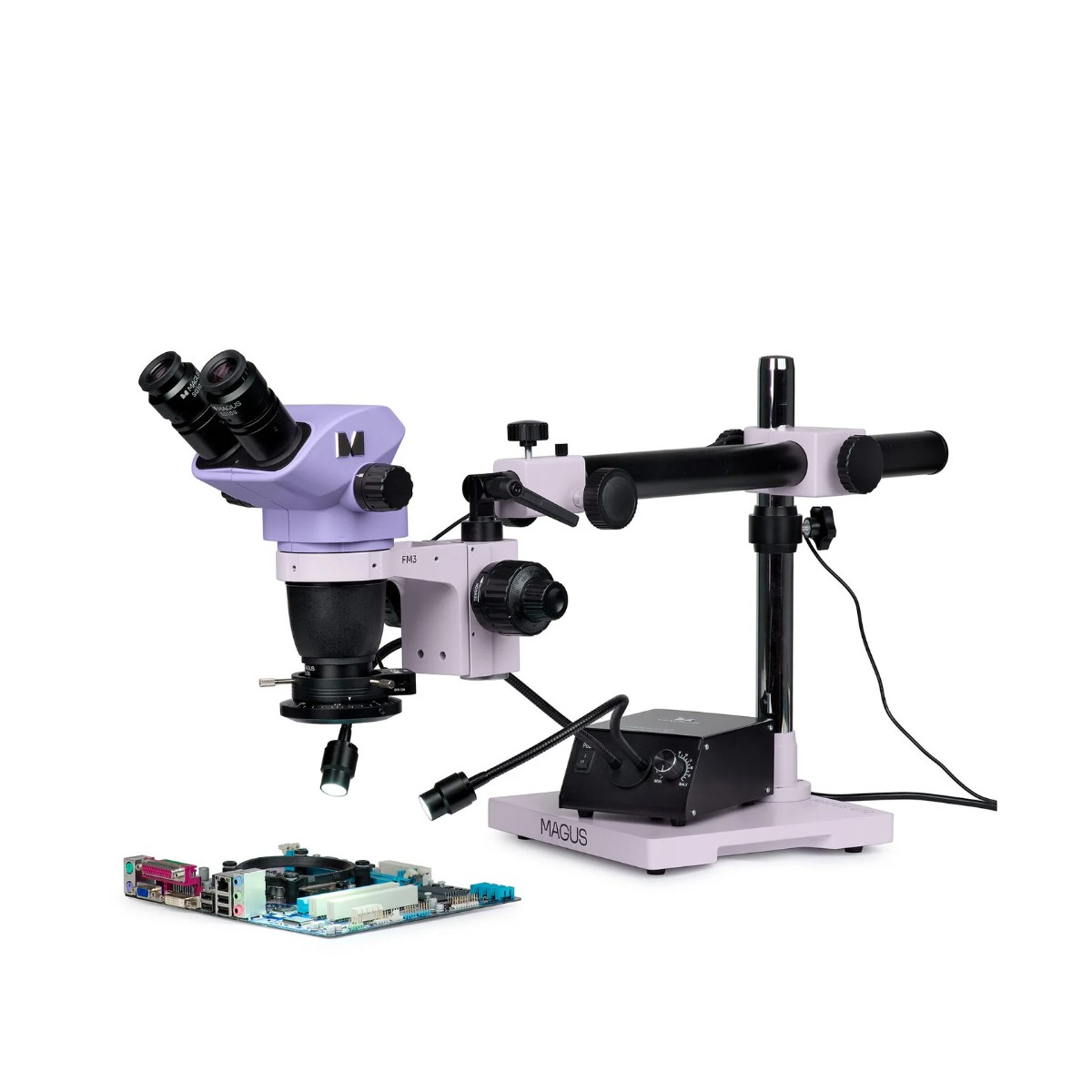

Magus Stereo 8BR стереоскопический микроскоп

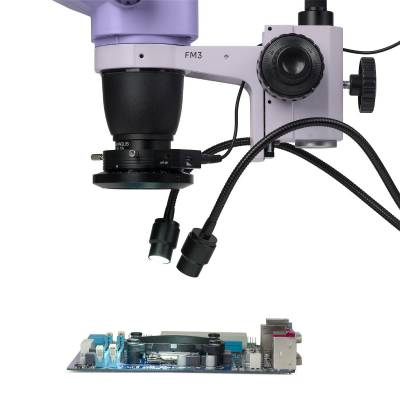

Cтереоскопический микроскоп Magus Stereo 8BR — это модель лабораторного микроскопа, предназначенного для пайки, ремонта и контроля качества готовых изделий. Микроскоп с оптической схемой Грену создан на базе оптической головы Magus Stereo 8H и универсального штатива Magus UT2. Он сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости.

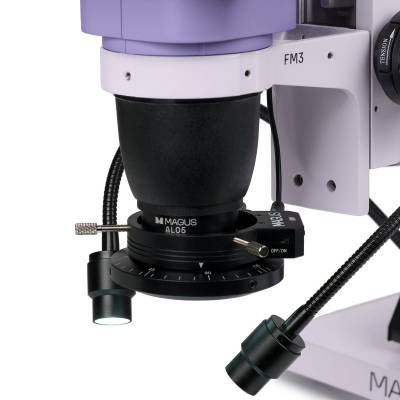

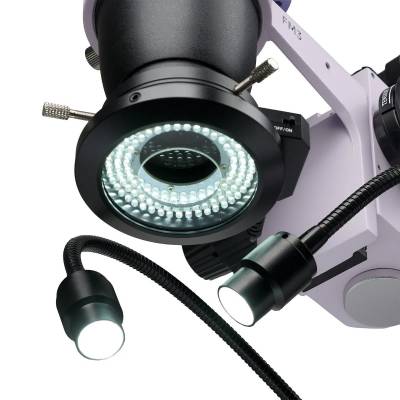

Микроскоп оснащен бинокулярной насадкой, кольцевым осветителем с поляризатором, который убирает блики с металла, и осветителем типа «гусиная шея», который создает тени, необходимые нашему зрению для определения рельефа поверхности.

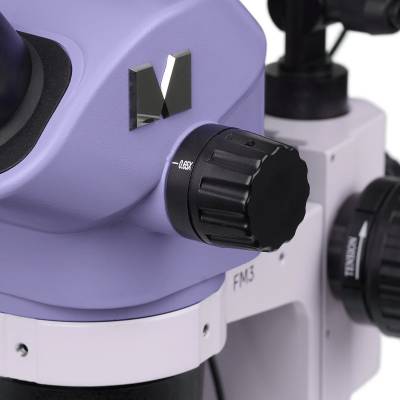

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Возможное увеличение 3,25—55х достигается с помощью насадок: увеличение 3,25—27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х; увеличение 6,5—55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.

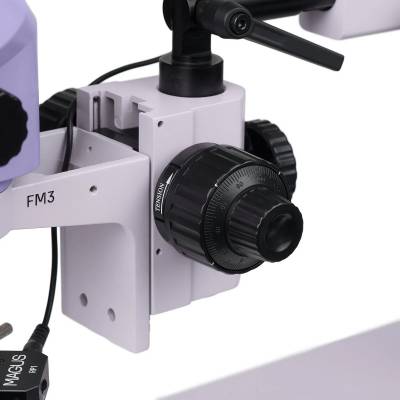

Микроскоп формирует прямое (неперевернутое) объемное изображение. Диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х — 8 мм. Окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках входят в стандартную комплектацию. Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.

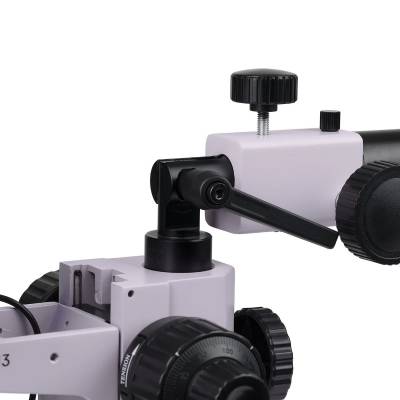

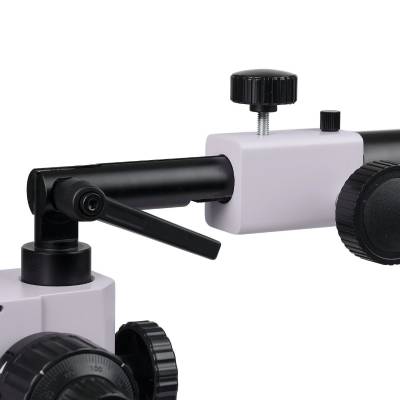

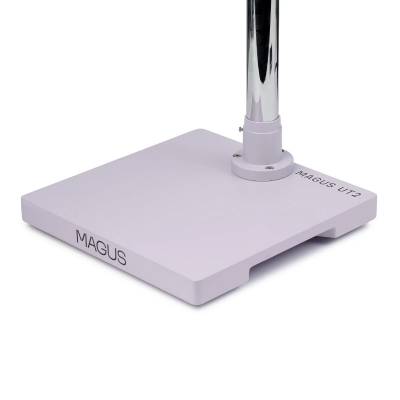

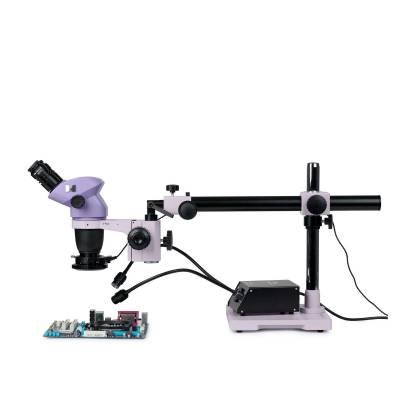

Универсальный штатив Magus UT2 с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад. Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.
Особенности стереоскопического микроскопа Magus Stereo 8BR для лаборатории:
• Для пайки, ремонта и контроля качества готовых изделий;
• Увеличение: 3,25—55х;
• Оптическая схема Грену;
• Бинокулярная визуальная насадка;
• Универсальный штатив Magus UT2 с тяжелым основанием;
• Кольцевой осветитель с поляризатором и осветитель типа «гусиная шея»;
• Трансфокаторная система для плавного изменения увеличения без потери фокусировки;
• Механизм фокусировки реализует плавную и комфортную фокусировку;
• Формирует прямое (неперевернутое) объемное изображение;
• Универсальный штатив расширяет рабочую зону.
Комплектация:

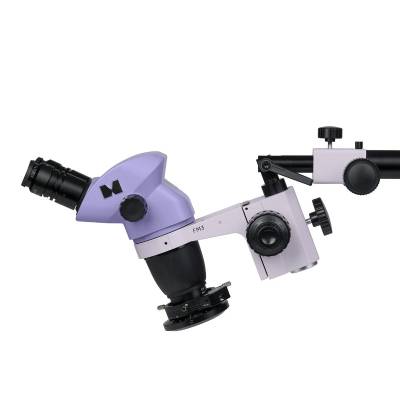

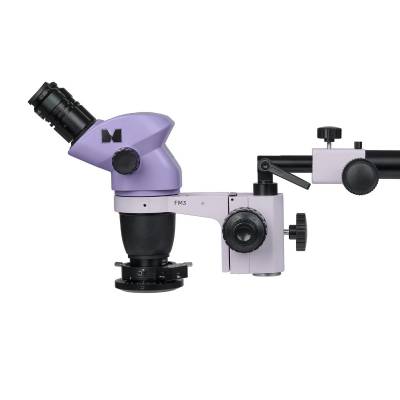

• Оптическая голова Magus Stereo 8BH — объектив с визуальной насадкой;
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.);
• Штатив Magus UT2;
• Механизм фокусировки Magus FM3;
• Осветитель кольцевой с поляризационным фильтром Magus LED RP1;
• Осветитель типа «гусиная шея» Magus LED DGL2;
• Насадка на объектив Magus AL05 0,5х/177 мм;
• Инструкция по эксплуатации и гарантийный талон.
Дополнительные аксессуары:
• Окуляр 10x/22 мм со шкалой;
• Окуляр 15х/16 мм (2 шт.);
• Окуляр 20х/12 мм (2 шт.);
• Окуляр 25х/9 мм (2 шт.);
• Окуляр 30х/8 мм (2 шт.);
• Насадка на объектив 1,5x;
• Насадка на объектив 2x;
• Осветитель кольцевой;
• Осветитель кольцевой с включением по секторам;
• Осветитель типа «гусиная шея»;
• Цифровая камера;
• Калибровочный слайд.
У нас можно купить Magus Stereo 8BR стереоскопический микроскоп с увеличением 3,25—55х со штативом Magus UT2, с доставкой по России и низкими ценами на ремонт и обслуживание.
| Характеристика | Значение |
| Конструкция микроскопа | Прямой |
| Поле изображения | Cтереоскопическое |
| Методы исследования в проходящем свете | Светлое поле |
| Оптическая схема | Грену |
| Посадочный диаметр оптической головки, мм | 76 |
| Увеличение микроскопа, крат | 6,5–55; с насадкой 0,5х: 3,25–27,5 |
| Визуальная насадка | Бинокулярная |
| Угол наклона визуальной насадки | 45° |
| Межзрачковое расстояние, мм | 54–75 |
| Посадочный диаметр окуляров, мм | 30 |
| Диоптрийная коррекция | ±5D на каждом окуляре |
| Окуляры, крат/поле, мм | 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8) |
| Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм | 0,65–5,5/105/33,8–4; с насадкой 0,5х: 0,325–2,75/177/67,7–8 (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33/177, 47, 26/67,7–0,9) |
| Коэффициент трансфокации | 8,4:1 |
| Механизм фокусировки | Рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон |
| Ход грубой фокусировки, мм | 45 |
| Цена деления тонкой фокусировки, мкм | 2 |
| Механизм регулировки жесткости грубой фокусировки | Есть |
| Диаметр горизонтальной штанги штатива, мм | 38 |
| Длина горизонтальной штанги штатива, мм | 470 |
| Диаметр вертикальной штанги штатива, мм | 38 |
| Длина вертикальной штанги штатива, мм | 493 |
| Диапазон перемещения штатива по горизонтали, мм | 380 |
| Максимальная высота объекта, мм | При работе без насадки – 150; при работе с насадкой 0,5х – 65 |
| Диаметр установочного пальца, мм | 32 |
| Размеры основания штатива, мм | 252x252x30 |
| Способ освещения | Отраженный свет |
| Источник отраженного света | Осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью |
| Возможные насадки на объектив, крат | 1,5; 2 |
| Конденсор темного поля | Опция |
| Источник питания, В/Гц | Сеть переменного тока, 115–230 / 50/60 |
| Диапазон рабочих температур, °C | От 0 до +40 |
| Диапазон рабочей влажности, % | От 20 до 85 |
