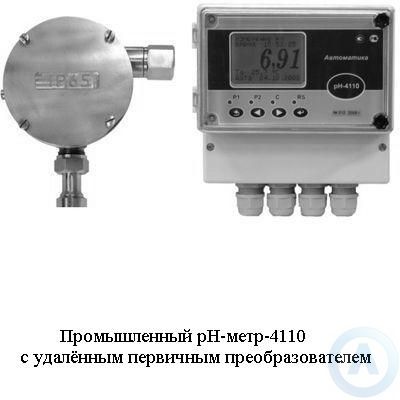

pH-метр-4110
Промышленный рН-метр-4110 с удалённым первичным преобразователем используется для измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП), а также температуры водных сред.
Аппарат создает цифровую индикацию и графическое отображение измеренных значений рН и температуры или эдс и температуры, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование.
рН-метр-4110 сденлан из первичного преобразователя (ПП) и измерительного прибора (ИП). Корпус ПП с окном индикации (тип И) имеет вид взрывозащиты «Взрывонепроницаемая оболочка».
Сам аппарат используется для навесного монтажа.
Градуировка аппарата по буферным растворам производится из меню измерительного устройства.
Область использования: теплоэнергетика, химическая, нефтехимическая, пищевая и другие сферы промышленности.
— Первичный преобразователь -
Диапазон измерений рН: (0...14) ед. рН
Пределы ЭДС на входе ПП: (-750...+750) мВ
Диапазон измерений температуры анализируемой среды: (0...+100) ºС
Предел допускаемого значения основной абсолютной погрешности:
— при измерении рН в комплекте с комбинированным электродом ±0,05 рН;
— при измерении ОВП в комплекте с комбинированным электродом ±2 мВ;
— при измерении температуры ±0,5 °С.
Режимы термокомпенсации: автоматический и ручной
НСХ датчика температуры (по заказу): Pt100, Pt1000, 100П
Длина кабеля до комбинированного электрода: не более 4 метров
Климатическое исполнение: УХЛ 4 по ГОСТ 15150
Степень защиты от пыли и воды: IP65 по ГОСТ 14254
Устойчивость к механическим воздействиям: группа V2 по ГОСТ 12997
Материал корпуса:
— тип Д — - - дюралюминий;
— тип И — - - дюралюминий, с прозрачным окном для индикации;
— тип Н — - - сталь 12Х18Н10Т.
Степень взрывозащиты корпуса типа И: 1ExdIIBT6X
Масса: не более 2 килограмм
— Измерительный прибор -
Тип индикатора: жидкокристаллический графический
Линия связи между ПП и ИП: трёхпроводная, сечение проводов не менее 0,35 мм2
Длина линии связи: не более 300 м
Параметры выходных сигналов:
— два аналоговых программируемых — - - (0...5), (0...20), (4...20) мА (выбираются заказчиком);
— цифровой — - - RS485, протокол обмена ModBus RTU;
— два дискретных — - - переключающий «сухой контакт», 240 В, 3 А.
Область задания уставок по рН и температуре: во всём диапазоне измерений
Интервал записи в архив: от 1 с до 5 мин. (программируется пользователем)
Время архивирования: от 4,4 ч до 55 суток
Параметры сетевого питания: ~220 В, 50 Гц
Потребляемая мощность: не более 15 ВА
Климатическое исполнение: УХЛ 4.2*, но при температуре (+5...+50) °С
Степень защиты от пыли и воды: IP65 по ГОСТ 14254
Устойчивость к механическим воздействиям: группа N2 по ГОСТ 12997
Материал аппарата: полистирол
Масса: не более 1,6 килограмм
