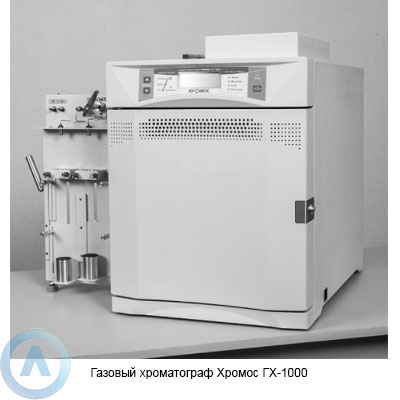

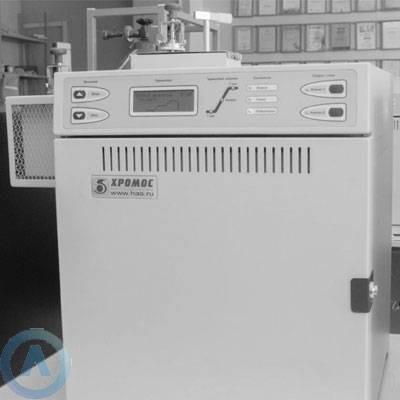

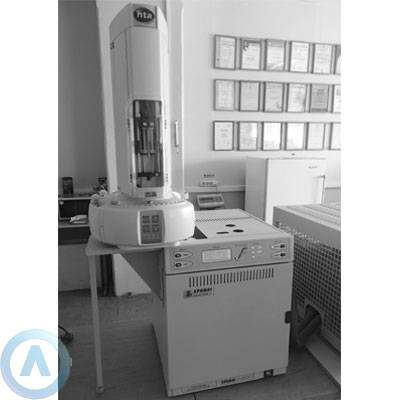

Хроматограф «Хромос ГХ-1000» — это устройство газового типа, которое было спроектировано и создано по заданию нефтегазового концерна «Сибур-Нефтехим».

Обращаем внимание, что наша компания является авторизованным партнером завода изготовителя!

Производитель разработал и выпустил модель с учетом требований заказчика и современных технологий, применяющихся в микроэлектронике.

Главные преимущества хроматографа:
• продвинутый функционал;
• надежная конструкция;
• легкое обслуживание и эксплуатация;
• сравнительно невысокая цена.

Описание устройства

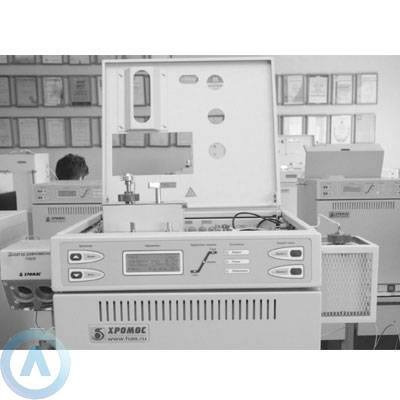

«Хромос ГХ-1000» выпускается в форме моноблока и отличается компактными размерами, его конфигурация может изменяться в зависимости от потребностей и назначения.

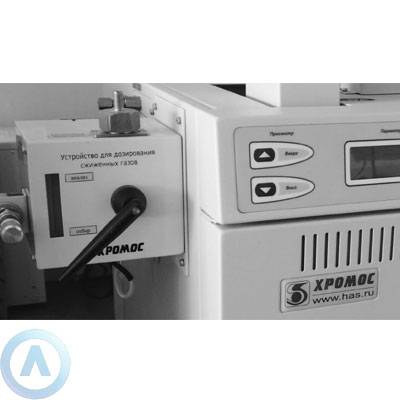

В комплектацию могут входить следующие приспособления: ▫ пламенно-ионизационные, термоионные, фотоионизационные и другие детекторы, катарометры; ▫ испарители; ▫ вспомогательные элементы (краны, дозаторы для пара и сжиженного газа, метанатор, охладительная система и пр.); ▫ регуляторы потока газа; ▫ модуль электроники.

Универсальный вариант исполнения дает возможность свободного выбора места установки для всех видов детекторов и вспомогательных приспособлений. Составные элементы в виде детекторов, испарителей, регуляторов газа, термостата и прочих устройств могут быть заменены даже непрофессионалом, поскольку имеют простую структуру, и их очень легко снять.

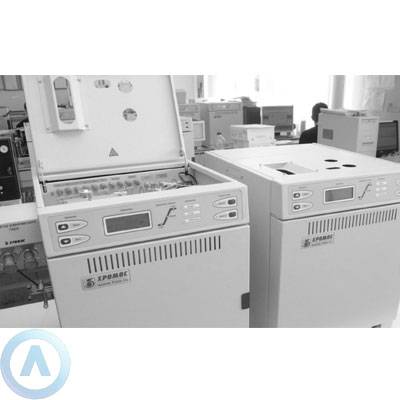

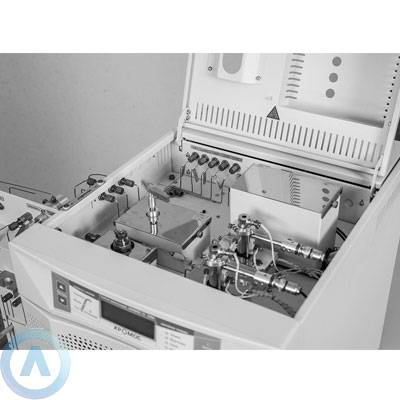

Если в конструкцию хроматографа были внесены изменения (установка других модулей, расширение комплектации), система определяет их в короткий срок. Для снятия и монтажа новых модулей требуется минимум времени, а главной конструктивной особенностью является открытый доступ ко всем элементам устройства.

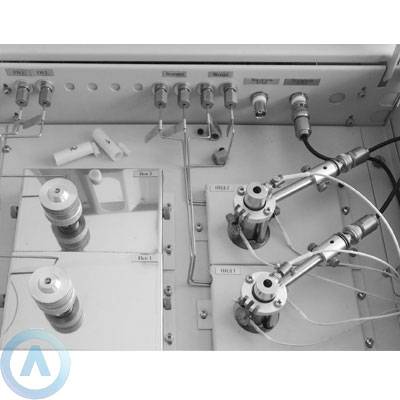

Испарители

Модель оснащается испарителями универсального типа, которые отличаются высокой надежностью и одинаково успешно совместимы как с насадками так и капиллярными колонками. Для замены лайнера испаритель не нужно снимать, поскольку доступ открыт сверху. Это же свойство делает работу приспособления максимально эффективной.

Термостат

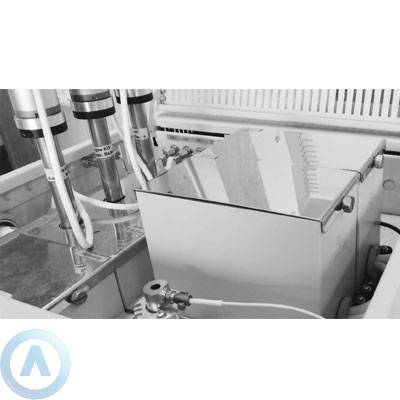

Конструкция хроматографа предусматривает наличие термостатов, объем которых составляет 14 и 19 л соответственно: это дает возможность выполнять самые трудные и многоступенчатые процедуры анализа, использовать несколько колонок разных габаритов, вспомогательных колонок для проверки состава природного газа. Термостат обеспечивает наиболее правильный температурный режим, оперативно нагревает и охлаждает рабочую среду, при этом поддержание нужной температуры происходит с максимальной точностью.

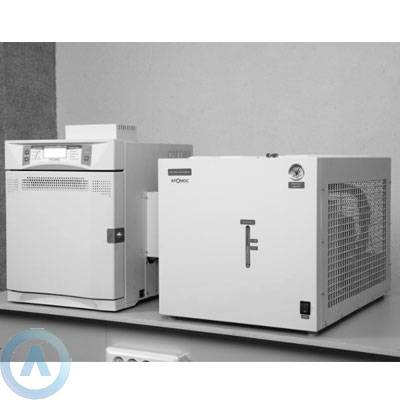

Работа элемента выполняется при +4 градусах по Цельсию и выше. Если хроматограф оснащается вспомогательным блоком охлаждения, который доступен в расширенной комплектации, то устройство может функционировать при температурном режиме −5...+400 градусов.

РГП

В зависимости от спектра задач и сферы применения модель может комплектоваться различным числом регуляторов газового потока; максимальное количество — 6. Если для работы устройство необходимо оснастить большим числом регуляторов, покупатель может выбрать опциональную установку вспомогательного блока, оснащенного платой управления: это позволяет установить еще 6 устройств. Быстродействующие регуляторы дают возможность высокоточного анализа, что обеспечивает стабильную нулевую линию. Установка газового потока производится в течение 0,1 с.

Режимы работы РГП:
ο поддержание стабильного газового расхода;
ο поддержание запрограммированного расхода;
ο стабилизация постоянного давления;
ο установка программируемого уровня давления;
ο поддержание линейной скорости на постоянном уровне;
ο режим экономии газа.

Конструкция регуляторов предусматривает датчики расхода и давления, разработанные лучшими мировыми изготовителями. Отдельные регуляторы давления не используются для хроматографа, поскольку в их работе нет нужды. Благодаря этому становится возможным сделать конструкцию РГП более надежной.

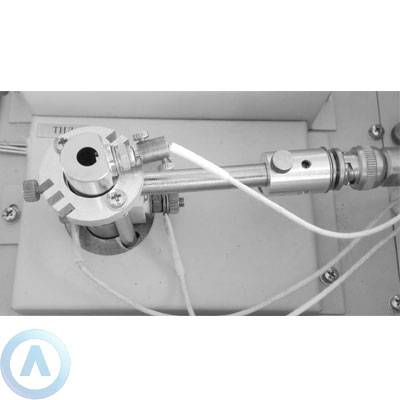

Детекторы

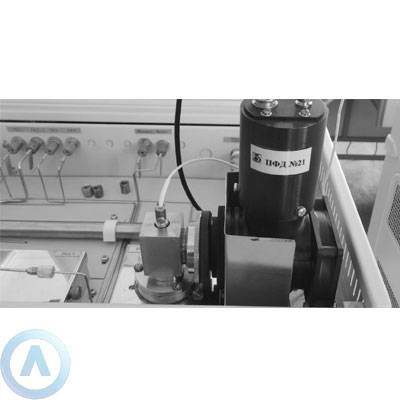

Различные комплектации «Хромос ГХ-1000» могут оснащаться детекторами, общее число которых доходит до 13; одновременно модель может работать с 4 детекторами. У большинства из них технические параметры соответствуют принятым в мире стандартам, а ряд моделей намного превосходит минимальные требования. Любой детектор без труда демонтируется и устанавливается стандартным методом.

Основные разновидности, совместимые с хроматографом:
→ ПИД;
→ ТИД;
→ ПРД;
→ ТХД;
→ ПФД;
→ ДТП;
→ ФИД;
→ ЭЗД.

Как работает устройство?

В момент выбора нужного режима система начинает работать с заданными параметрами: процесс переключения занимает 0,1 с. Рабочие данные определяются в электронном формате: таким образом можно установить температурный режим, степень давления, расход газа и скорость его потока. Параметры, как предустановленные, так и запрограммированные, сохраняются в электронной памяти, при необходимости их можно загрузить. Когда хроматограф работает в режиме программирования температурного режима и анализа, происходит автоматическое перестроение системы на исходные параметры, когда требуется выполнить новый анализ.

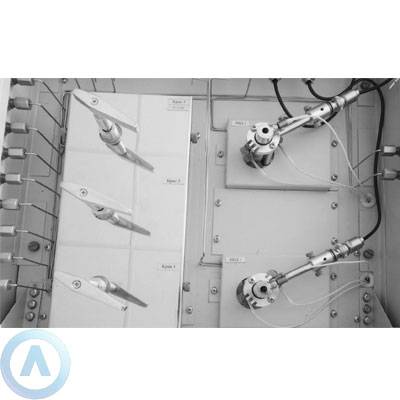

Единовременно модель может работать с 3 детекторами, а контроллер обеспечивает функционирование термостата по 8 зонам. Автоматические краны могут управляться в индивидуальном и последовательном порядке на выбор оператора: это позволяет выполнять отбор и анализ смесей, имеющих многокомпонентный состав, с переключением нескольких колонок и выбором обратного продува. Краны Valco оптимально подходят для сложных аналитических процедур, они работают при температуре 50-150 градусов по Цельсию.

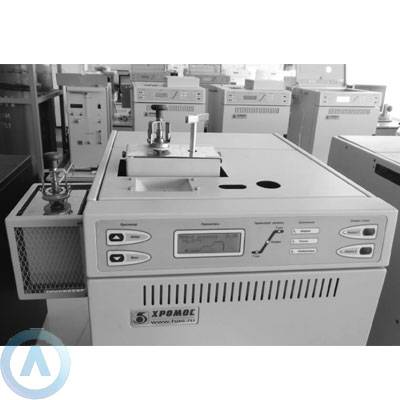

Работа панели управления дает доступ к следующим функциям:
▫ диагностика узлов, проверка давления, температуры, газового расхода и прочих параметров;
▫ запуск анализа;
▫ Выбор и старт подготовленных методов проверки.

Информация выводится на 4-полосный экран, где появляется полноценный отчет о состоянии элементов хроматографа, сформированный в режиме реального времени. Тестирование ПО осуществляется при каждом включении прибора. Модули устройства проходят процедуру градуировки в индивидуальном порядке, благодаря чему обеспечивается максимальная точность работы.

Отличия модели «Хромос ГХ-1000»

Устройство сочетает современный функционал, высокую надежность и универсальность применения. Оно имеет множество особенностей, выгодно отличающих его от аналогов.

Многопроцессорная система

Модульная схема служит для работы основных узлов, включения и сохранения информации. Каждый модуль имеет свой процессор и память, где сохраняются основные настройки.

Трансформаторное питание

Прибор защищен от перепадов напряжения в сети, он потребляет небольшое количество энергии, за счет чего можно использовать стандартный сетевой трансформатор.

Система универсальных РГП

Работа регуляторов газового потока хроматографа позволяет выбрать между 7 режимов, в том числе установить программу поддержания постоянного или программируемого расхода, поддержания уровня давления, скорости, а также выбрать режим экономии. Конструкция РГП разработана ведущими проектировщиками известных производителей, устройства отличаются точностью и надежностью работы.

Компактные габариты

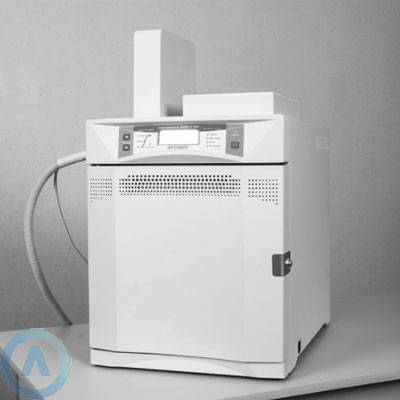

Модель производится в небольшом корпусе, к ней подключается емкость термостата на 14 либо 19 л, что позволяет решать широкий спектр задач. Габариты конструкции позволяют удобно разместить ее даже в условиях нехватки места.

Анализ с помощью хроматографа

Устройство может комплектоваться 13 типами детекторов, его конструкция предусматривает поддержку 13 зон, включая колоночный термостат, детекторы и инжекторные элементы (к последним относят дозаторы, переключатели, обогреваемую трубопроводную систему и прочие составляющие).
