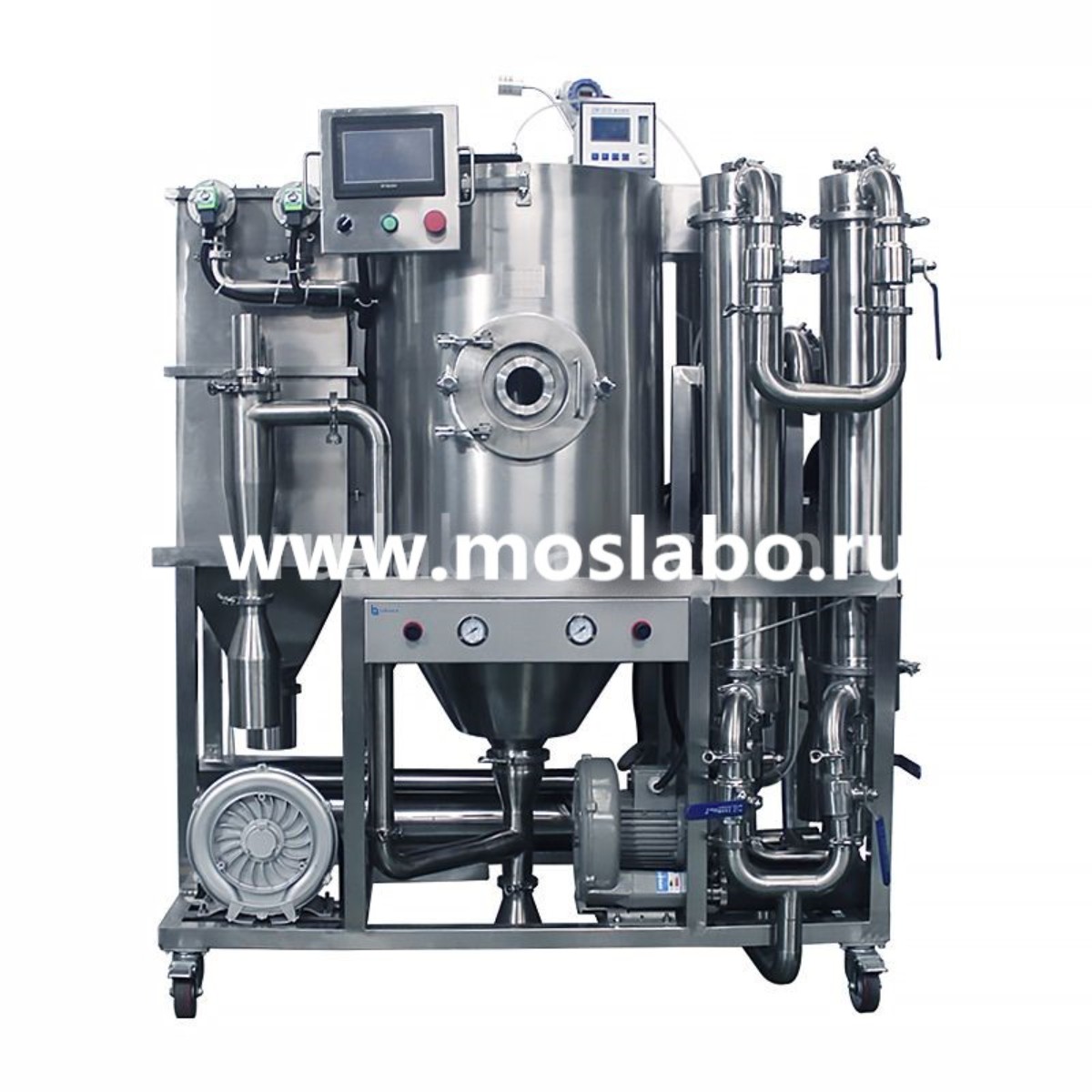

Laboao LBL-3 распылительная сушилка замкнутого цикла

Распылительная сушилка замкнутого цикла Laboao LBL-3 представляет собой специализированное устройство, предназначенное для работы с органическими растворителями. В данном оборудовании используется среда инертного газа, а именно циркулирующий азот, который заменяет обычную воздушную среду в традиционных распылительных сушилках.

Это конструктивное решение позволяет не только извлекать целевые продукты после сушки, но также улавливать и возвращать в процесс органические растворители, что особенно важно для фармацевтической, химической и биотехнологической отраслей. На основе соответствующих характеристик органических растворителей была специально разработана система распыления с замкнутым циклом.

Принцип работы заключается в том, что для испарения растворителя не обязательно достигать его точки кипения. Достаточно того, чтобы концентрация паров растворителя во внешней среде (азоте) не достигала насыщения, и тогда испарение происходит даже при температуре 30-40°C. Используя этот физический принцип, распылительные сушилки замкнутого цикла способны эффективно испарять растворители в условиях низких температур, что особенно ценно для термочувствительных материалов.

Система подачи установки включает в себя дозировочный резервуар, резервуар для растворителя, подающий перистальтический насос, подающий трубопровод и распылитель. Процесс начинается с того, что подготовленную суспензию помещают в дозировочный резервуар, где она равномерно перемешивается. Затем под действием перистальтического насоса суспензия через трубопроводный клапан подается к распылителю. Распылитель оснащен специальной взрывозащищенной форсункой.

Система отопления состоит из азотно-электрической системы нагрева: закрытый нагревательный элемент непосредственно нагревает осушающую среду (азот) внутри трубопровода, и процесс проходит через набор устройств регулирования давления. Точность регулирования температуры поддерживается в пределах ±2°С, а максимальная температура нагревателя составляет 110°С, что достаточно для испарения большинства органических растворителей без риска их воспламенения или разложения термочувствительных компонентов.

Сушильная башня включает в себя корпус башни, взрывозащищенное освещение для безопасного визуального контроля, газораспределитель, оборудование для контроля температуры, устройство сброса давления для обеспечения безопасности, трубопровод подачи воздуха, трубопровод выпуска воздуха, датчик измерения содержания кислорода (критически важный для контроля инертной атмосферы) и другие компоненты. Внутри воздухозаборного трубопровода установлено фильтрующее устройство. Распыленная суспензия под воздействием нагретого азота теряет влагу или органический растворитель: жидкость улетучивается, а материал высыхает, превращаясь в порошок, который падает к выпускному отверстию в нижней части башни. Газ-носитель (азот с парами растворителя) выводится через выхлопной трубопровод и направляется в замкнутую циркуляционную систему.

Материал корпуса сушильной башни выполнен из нержавеющей стали 304, что обеспечивает коррозионную стойкость и долговечность. Газ, выходящий из нижней части сушильной башни, содержит порошок продукта и пары органического растворителя. Эта смесь поступает в фильтрующее устройство, где происходит разделение: порошок извлекается как готовый продукт, а газ с парами органического растворителя направляется в конденсатор для регенерации и последующего повторного использования растворителя. Газовый цикл завершается с помощью комплекта циркуляционных вентиляторов.

Осушающая среда выводится из циркуляционного вентилятора и последовательно проходит через конденсационное устройство (где охлаждается и освобождается от паров), электронагреватель (где снова нагревается), сушильную башню (где происходит сушка), а затем циклонный сепаратор или рукавный фильтр (где отделяется продукт), после чего возвращается к циркуляционному вентилятору для повторного использования, образуя полностью замкнутую систему циркуляции газа.

Конденсаторная система состоит из холодильной установки, конденсатора, циркуляционного насоса хладагента, фильтра, теплообменника и соединительных трубопроводов. «Влажный» газ, содержащий испарившиеся пары органического растворителя, выходящий из пылеуловителя, поступает в конденсатор, где охлаждается до температуры ниже точки росы, в результате чего пары конденсируются в жидкую фазу. Осушенный газ возвращается в систему циркуляции, а сконденсированный органический растворитель собирается: посредством контроля уровня жидкости в нижней части конденсатора устройство автоматически сбрасывает его в резервуар для растворителя. Температура конденсации поддерживается на уровне не более 12°C, что обеспечивает высокую эффективность улавливания даже легколетучих органических растворителей.

Особенности распылительной сушилки Laboao LBL-3 для лаборатории:

• Выпаривание этанола: от 50 до 3 000 мл/ч;
• Температура нагрева: от 45 до 200°C;
• Система распыления с замкнутым циклом с учётом характеристик органических растворителей;
• Испарение возможно при 30-40°C без достижения точки кипения (когда спирт в воздухе не насыщен);
• Система подачи с дозировочным резервуаром, резервуаром для растворителя, перистальтическим насосом и специальной взрывозащищённой форсункой;
• Система отопления на азоте и электричестве с закрытым нагревательным элементом и устройством регулирования давления;
• Сушильная башня из нержавеющей стали 304 с корпусом, взрывозащищённым освещением, газораспределителем, контролем температуры, устройством сброса давления и датчиком кислорода;
• Фильтрующее устройство внутри воздухозаборного трубопровода;
• Отделение порошка от газа органического растворителя с последующим извлечением порошка и направлением органического газа в конденсатор;
• Циркуляция газа через комплект циркуляционных вентиляторов с возвратом осушенной среды в систему;
• Конденсаторная система с холодильной установкой, конденсатором, циркуляционным насосом хладагента, фильтром и теплообменником;
• Охлаждение влажного газа (с парами органического растворителя) в конденсаторе для удаления жидкости и возврата в систему циркуляции;
• Автоматический сброс сконденсированных паров органического растворителя в резервуар через контроль уровня жидкости;
• Температура конденсации не более 12°C.

У нас можно купить Laboao LBL-3 распылительную сушилку замкнутого цикла с выпариванием этанола 50 — 3 000 мл/ч, с доставкой по России и низкой ценой на ремонт и обслуживание.
