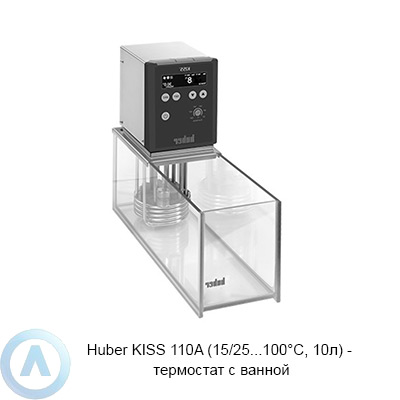

Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной

Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Huber KISS 110A (15/25...100°C, 10л) — термостат с ванной
Цена: 1 554.00
(вкл. НДС 20%)
Уточняйте актуальность цены и наличие у менеджера
Производитель: Huber Kältemaschinenbau
Каталожный номер для заказа: 2037.0047.98
Предлагаем сервисный ремонт и техническое обслуживание данного прибора
KISS 110A

Страна производитель: Германия
Отправить заявку на этот товар
Нажимая кнопку «Отправить» вы соглашатесь с политикой конфиденциальности и подтверждаете обработку личных данных.
Заявка на ремонт/обслуживание товара
Нажимая кнопку «Отправить» вы соглашатесь с политикой конфиденциальности и подтверждаете обработку личных данных.

Описание

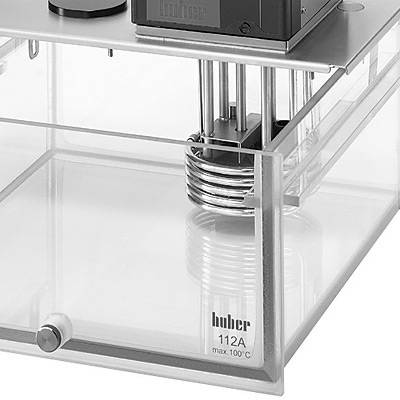

Предлагаем купить термостат лабораторный с открытой ванной KISS 110A (15/25...100°C, 10л) с доставкой по России по низкой цене, в том числе на ремонт и обслуживание. Оборудование с высокой стабильностью поддерживает установленную для исследования температуру, а высокотехнологичная система безопасности сделает работу не только комфортной, но и безопасной. Термостат KISS 110A с открытой ванной из поликарбоната станет незаменимым для многих лабораторий.

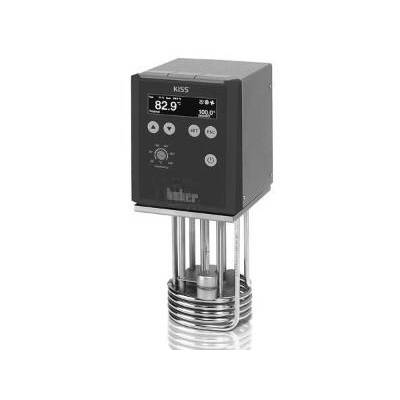

• Контролирующий блок — KISS

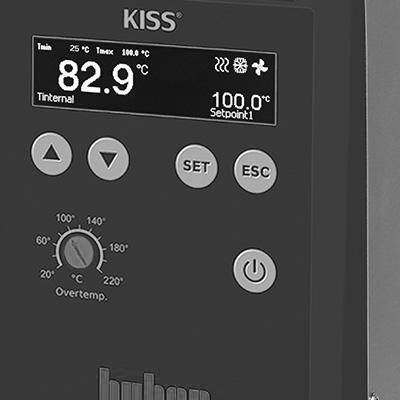

• OLED монитор — яркий и достаточно большой
• Возобновление работы после восстановления питания сети — автоматическое
• Равномерное распределение температуры в ванне
• Управление дистанционное

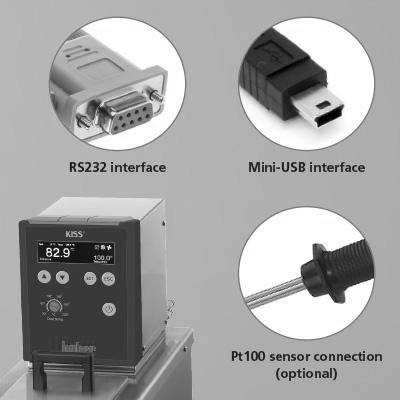

• Передача данных на сторонние устройства через цифровой интерфейс (RS232/USB)
• SpyControl — вспомогательные функции SpyLight и SpyWatch
• Управление несколькими приборами через программатор
• Пользовательское программирование задач
• Существующие программы, возможно, изменять, дополнять и архивировать
• Датчик Pt100 — гнездо устанавливается как доп. опция, оплачивается отдельно

Спецификация

Общая информация и блок управления

Температурный диапазон, градусы Цельсия
от 15/25 до 100
Стабильность температуры, градусы Цельсия
±0,05
Температурный дисплей
OLED Display
Сигнал тревоги
optical, acoustical
Блок упраения
KISS
Класс безопасности
III/FL
Тип защиты
IP20
Размеры (Ширина х Глубина х Высота), миллиметров
147×507×330
Масса, килограмм
6

Мощность охлаждения и нагрева

Мощность нагрева, Киловатт
2,0

Насос Циркуляционный

Максимальное нагнетание

14 л/мин

0,25 бар

Максимальное всасывание

10,5 л/мин

0,17 бар

Соединение насоса
M16×1 AG male (Option, #19606)

Соединения и эксплуатационные параметры

Цифровой интерфейс

RS232 разъём

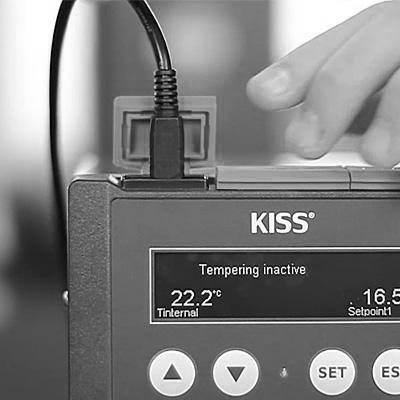

USB (Device/Host)

Температура внешней среды, градусы Цельсия
5...40
Размеры открытой поверхности ванны (ШхГ/глубина ванны)
130×310/150 миллиметров
Объём ванны, литров
10
Минимальный объём заполнения, литров
8,4
Параметры сети

230 Вольт; 1~50/60 Герц

Максимальное потребление тока, Ампер
10

Блок управления KISS

Температурный контроль
Параметры блока управления
предварительно определена
Калибровка датчика (внутреннего, процесса)
по одой точке
Мониторинг (уровень теплоносителя, защита от перегревания)
есть
Программа отвода воздуха
есть
Автоматический контроль компрессора
есть
Ограничение заданного значения
есть
Дисплей и управление
Индикация температуры
OLED
Режим дисплея
цифровой
Разрешение дисплея
0,1°C
Язык меню: DE, EN, FR, IT, ES, PT, CZ, PL, RU, CN, JP, KO, TR
DE, EN
Формат температуры (°C / °F )
переключаемый
Подключения
Цифровой интерфейс RS232
есть
USB-интерфейсы
есть
Гнездо подключения датчика Pt100 (только отображение)
возможно установить (оплачивается отдельно)
Комфорт / Прочее
Акустический / визуальный сигнал тревоги
есть
Авто-старт (при возобновлении электропитания)
есть
Дистанционное управление / Визуализация данных через ПО Spy
есть
